こんにちは！福村建設です。



今回は、自社のサポートラック【ポスト枠】が新しくなったのでご紹介します:)



過去にもポストの紹介をしたことはあるのですが（2017.2.19 　～パイプサポート～）

もう一度簡単にポストの説明から！

パイプサポート(呼び名：ポスト)とは、スラブ・梁等の型枠及びコンクリート重量等を支える支柱。

上下２本の鋼管（丸）を組み合わせ、長さの調整が自由に出来る様にしたものを言います。



（経緯）

ポストは、以前は□型と花（🌸）型（フラワー）、両方を使用していたのですが、

在庫が沢山あり、使用頻度が、□型か🌸型に偏っていました。

（例：9尺7尺は□型ばかりが活躍し、6尺から下のサイズは🌸型ばかり）

型枠資材は使わないとさび付いたり、ハンドルが回らなくなったり、といった弊害が出ます（出ていました）。

とある日、ＹＤの○○さんが、会議の時「社長～どちらかになりませんか？」直ぐポストの状況を確認し、

少ない🌸型を補充し、□型を全て手放せば、在庫数が半減し、ポストの回転（使用率）数が上がると確信し、

２か月間かけて、□型を㈱隈元建設さんに引き取って頂きました。

ｔ数にして「208.6ｔ：10ｔ車で20台分」。

そんなタイミングで、北丹資材㈱さんが、弊社のポスト枠を改良（理屈は同じ）し販売の営業に来られました。（運命的！）

このサポートラックは、□型用で、9列×6段でしたが、弊社は🌸型。

直ぐに、サポートラックに🌸型ポストを入れてみることに。

🌸型のメリットを生かして、10列丁度（少し遊びがあるくらい）に納まり、

5段に積むことで、1束50本とすることが出来ました。

その後、サポートラックの高さを改良依頼し、「サポートラックＨ465」※福村仕様

260セット（520ラック）購入することにしました。

（※北丹資材㈱さんのホームページトップページに、弊社「ポストラック組の様子」動画が観れます）

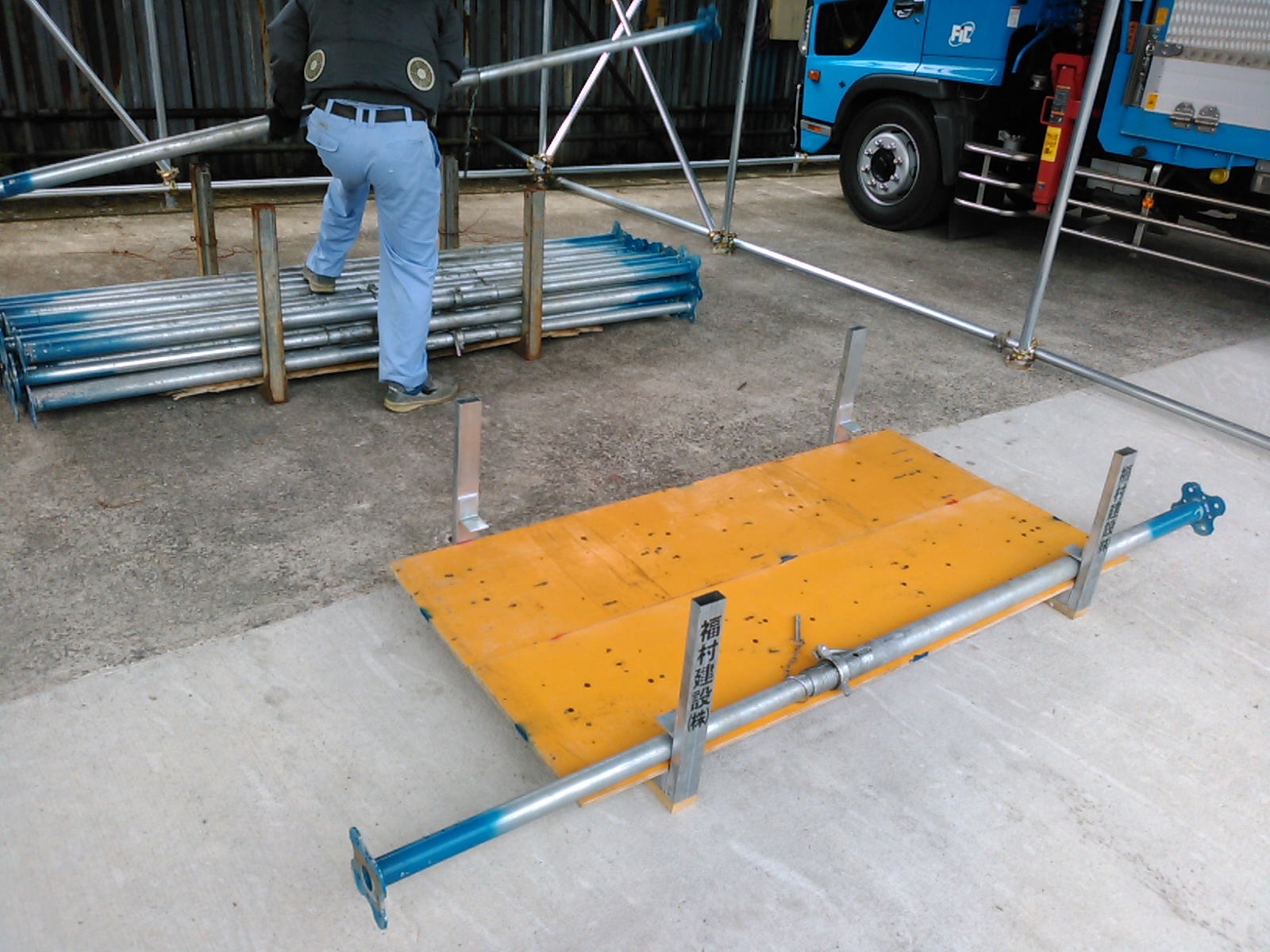

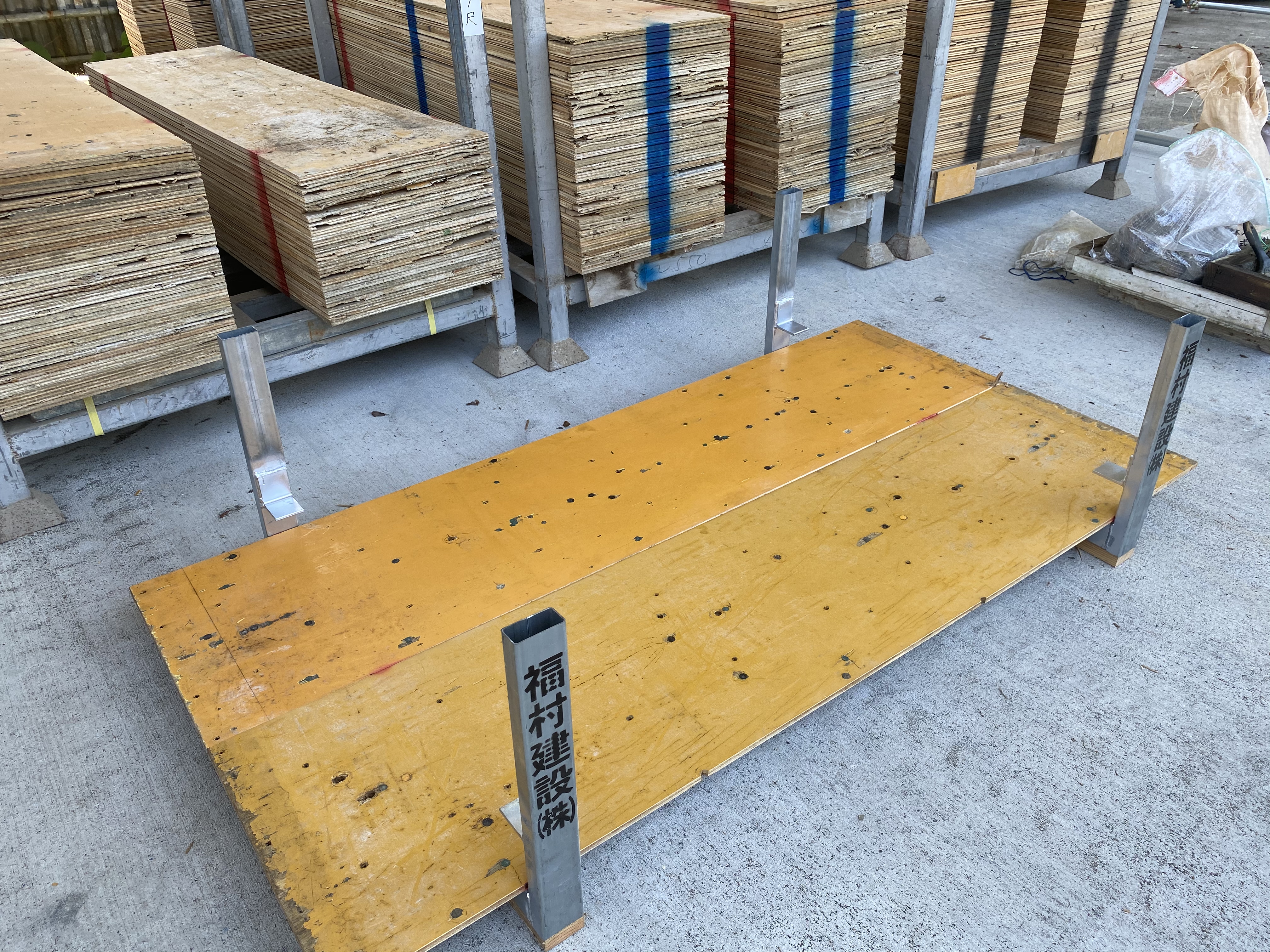

そんな運命的な出会いを果たした、新しい「サポートラックＨ465」(ポスト枠)はこちら！

(2つで1組、ポストの下にはベニヤを敷きます)



ベニヤは、ペラペラしたものを幅ｗ450にカットします。２枚使用。

長さＬ＝　　ｍｍ　　　（　　）※サポートラックの位置[外側]

9尺用　　　1,800　　（1,400）

7尺用　　　1,800　　（1,300）

6尺用　　　1,600　　（1,200）

5尺用　　　1,400　　（1,200）

4尺用　　　1,100　　（1,000）

3尺用　　　1,000　　（   900）

　※3尺迄「サポートラックＨ465」

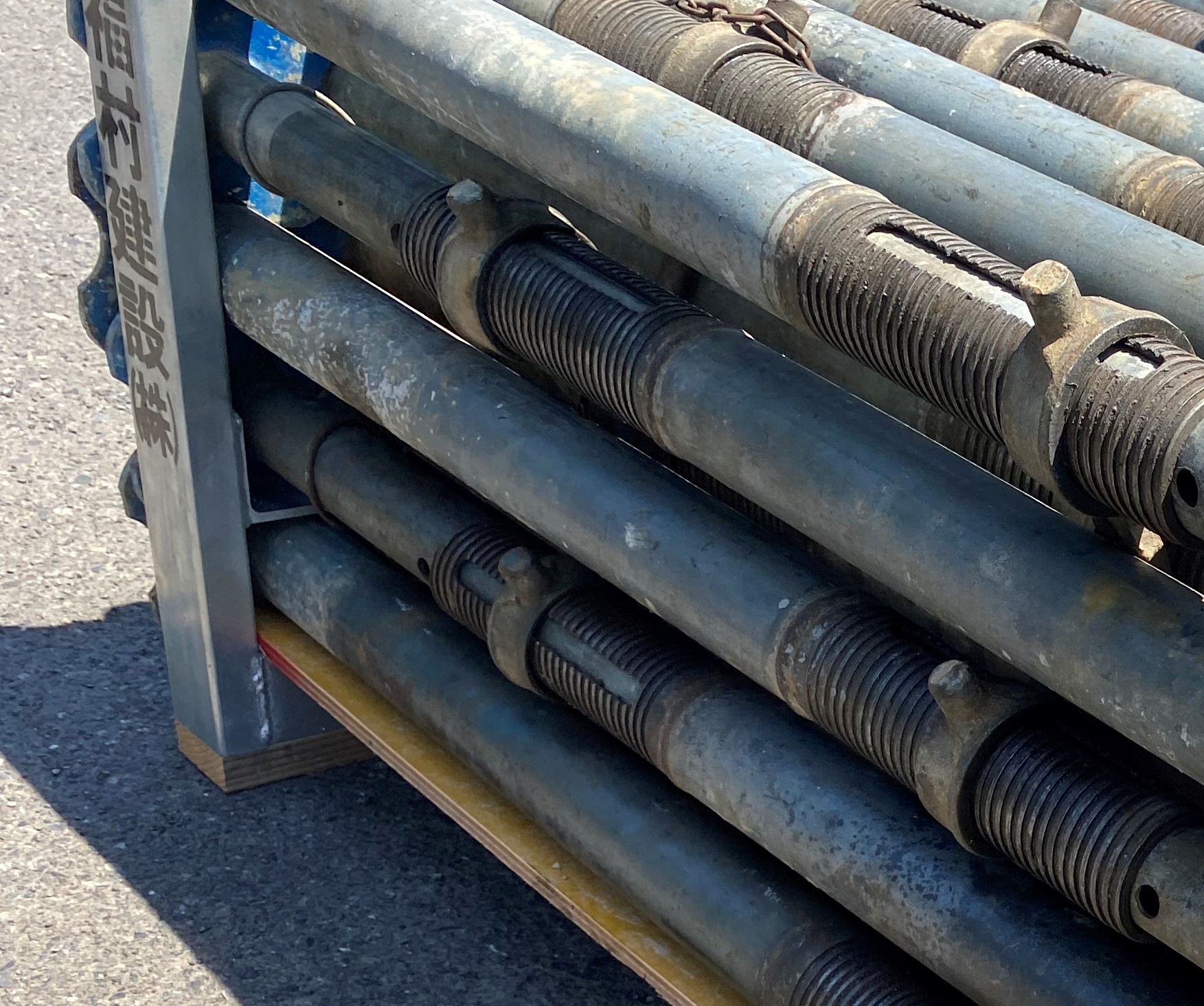

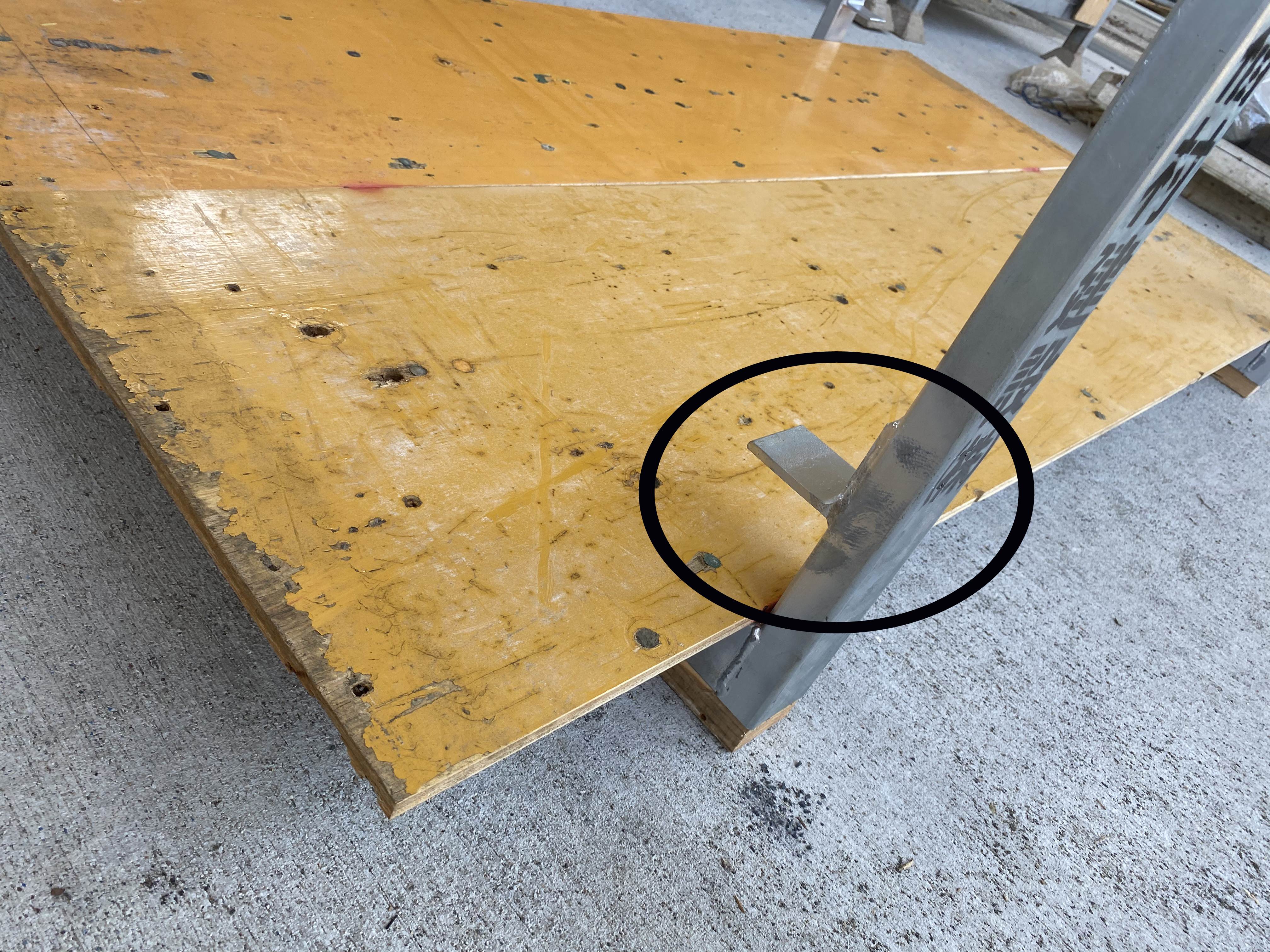

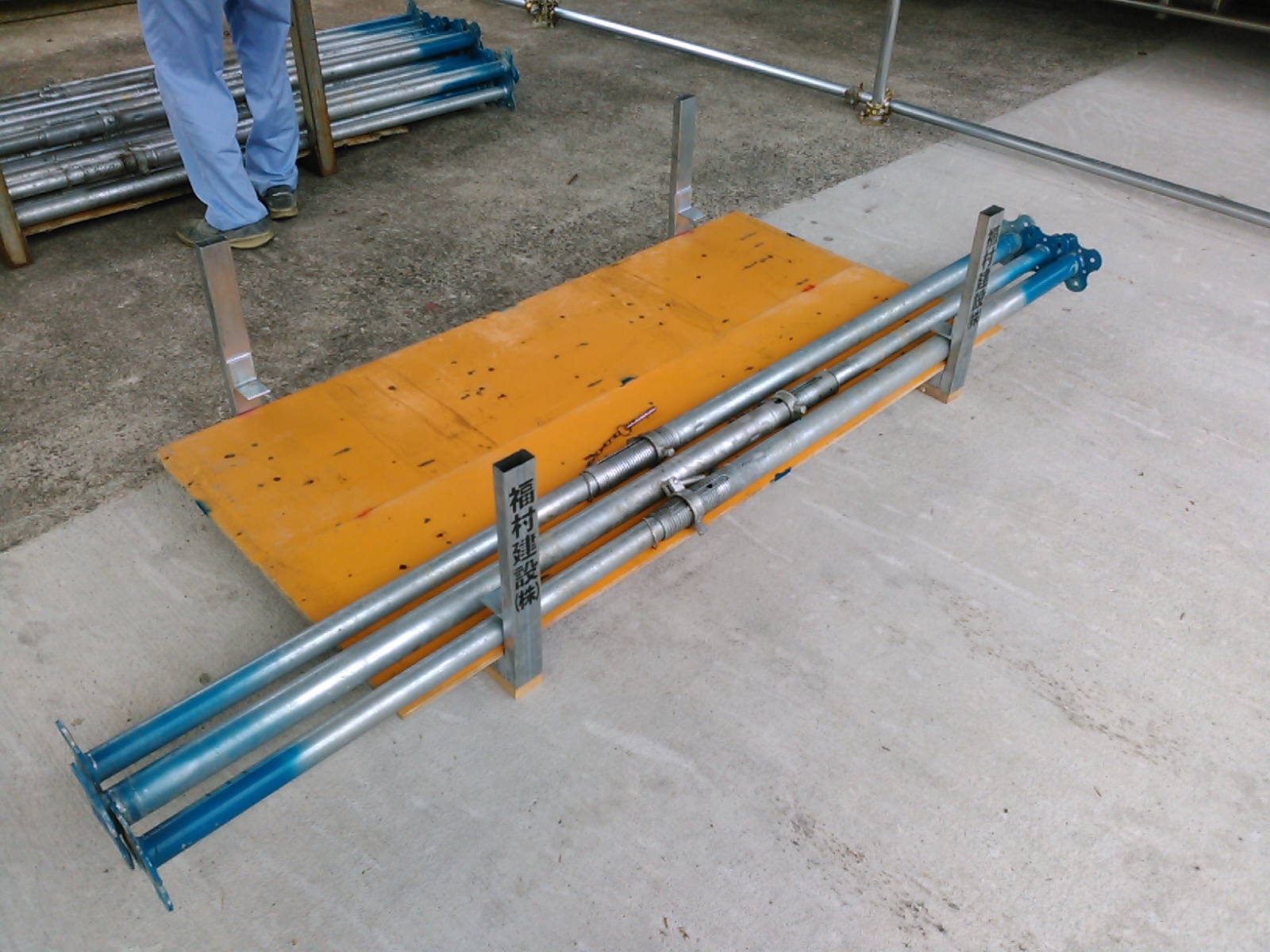

以前使用していたポスト枠と違うところは、



下の方に引っ掛かりがあるところです！

この引っ掛かりは、ポスト1本分の高さのところについているのですが、

引っ掛かりがあることにより、番線で固定しなくても積み下ろしの際ポストが崩れなくなります。

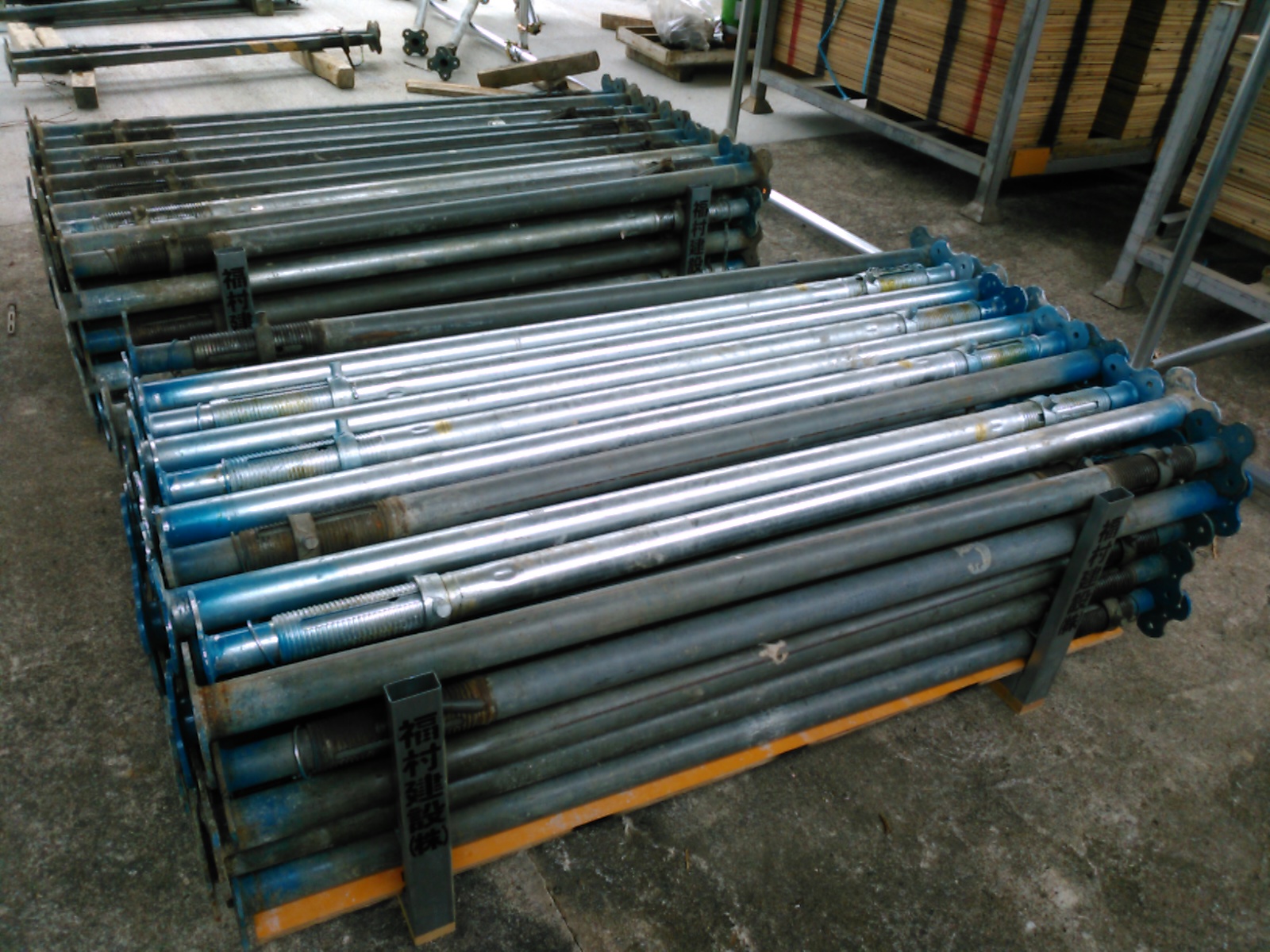

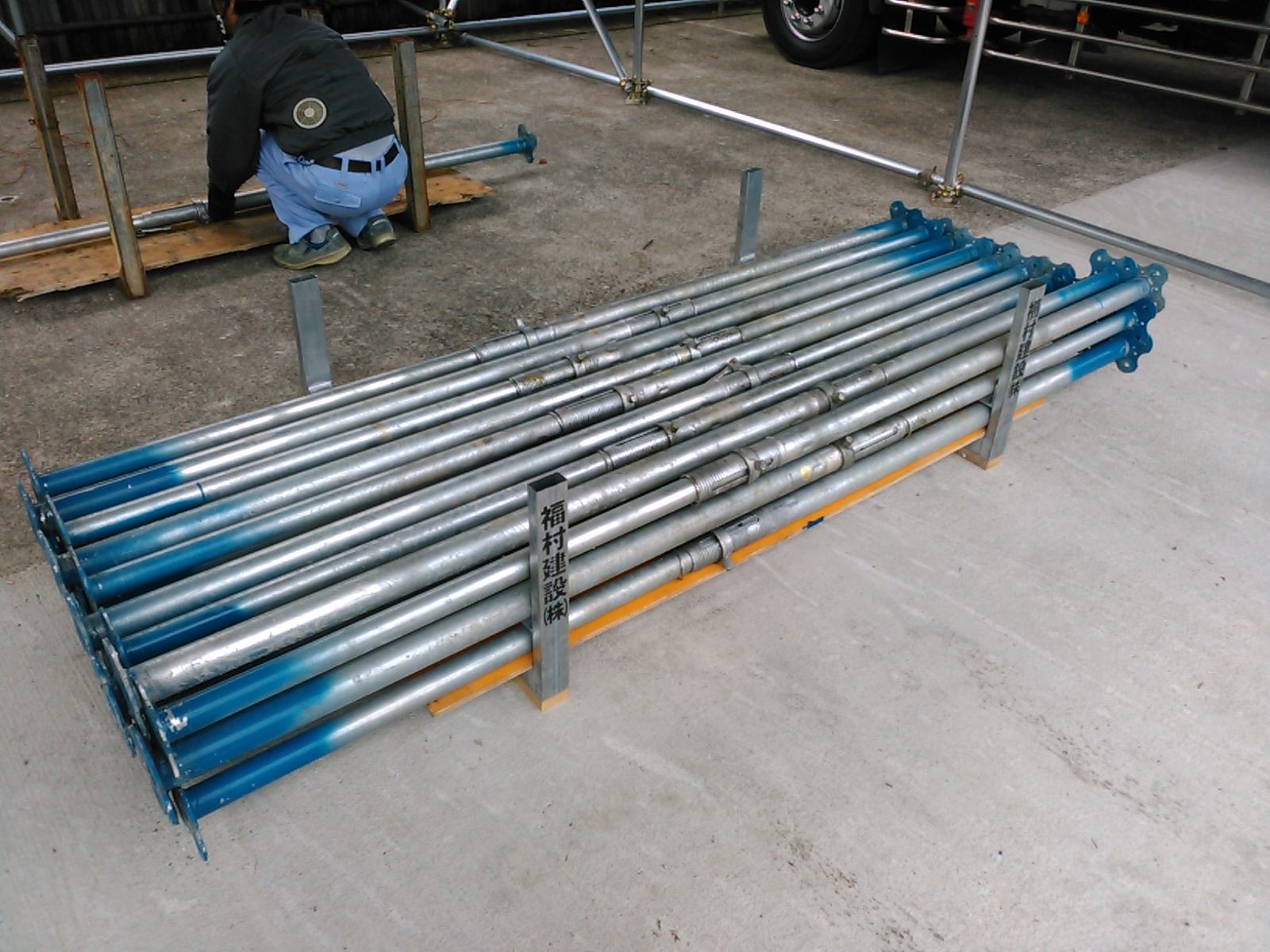

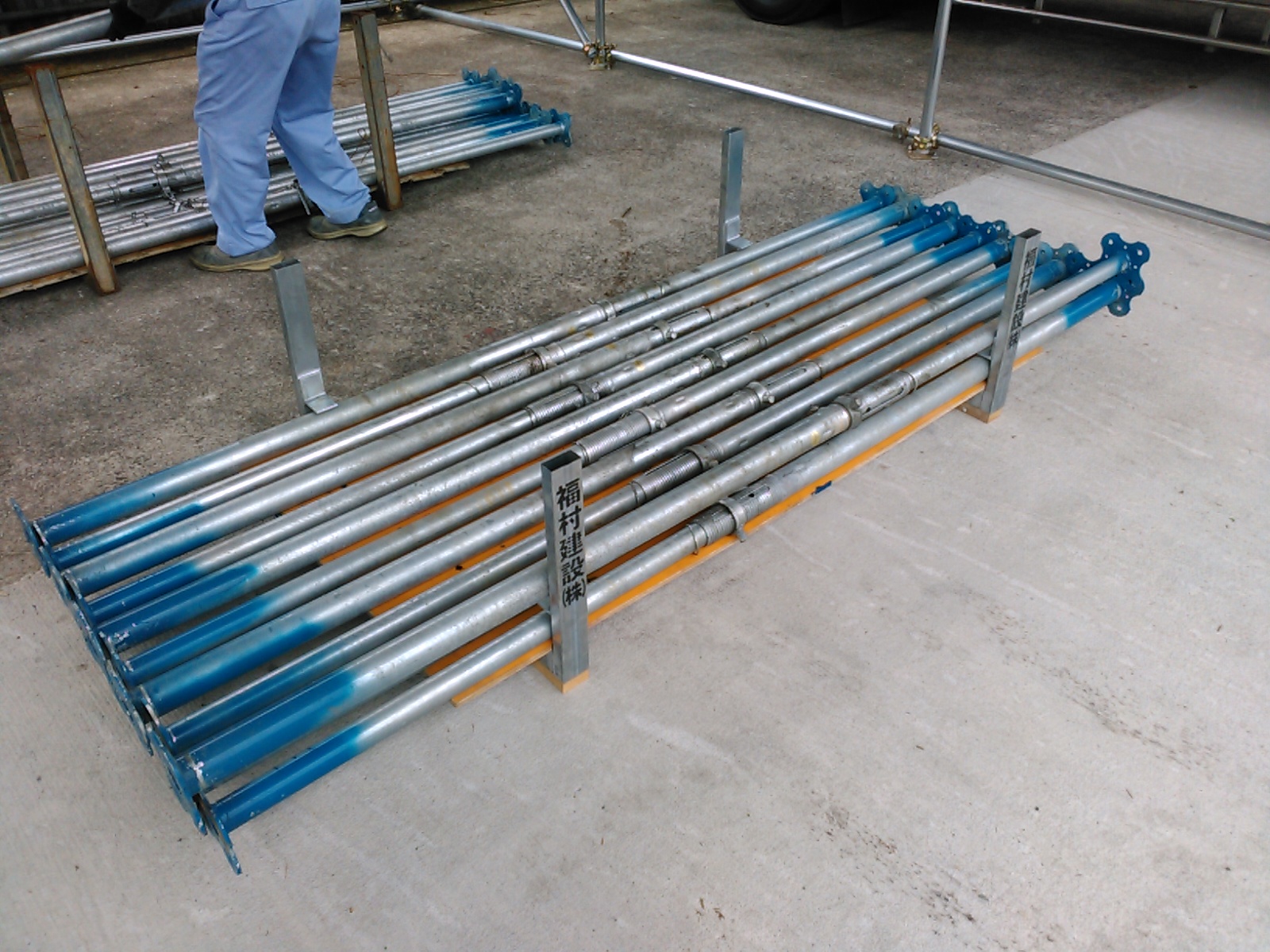

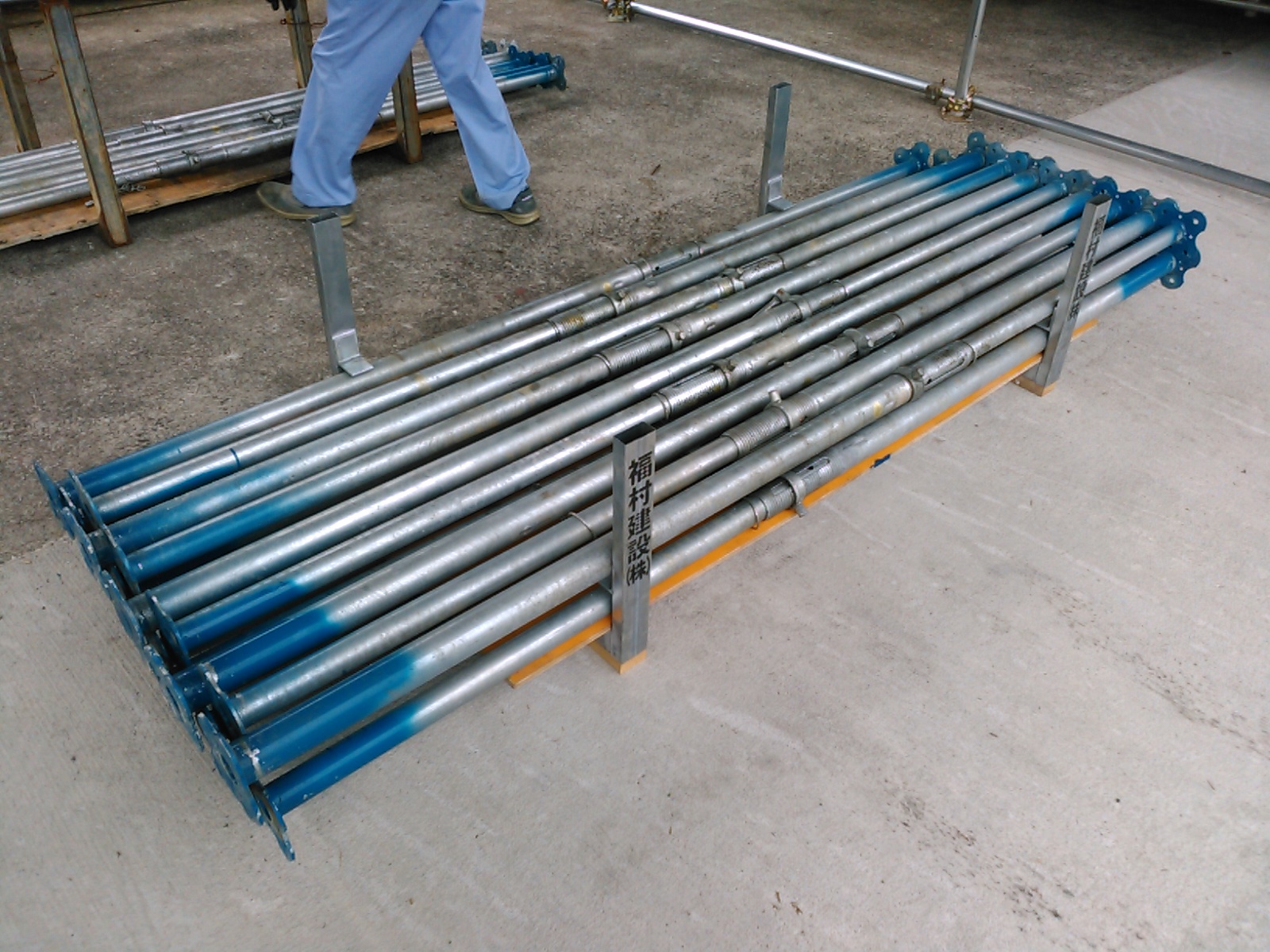

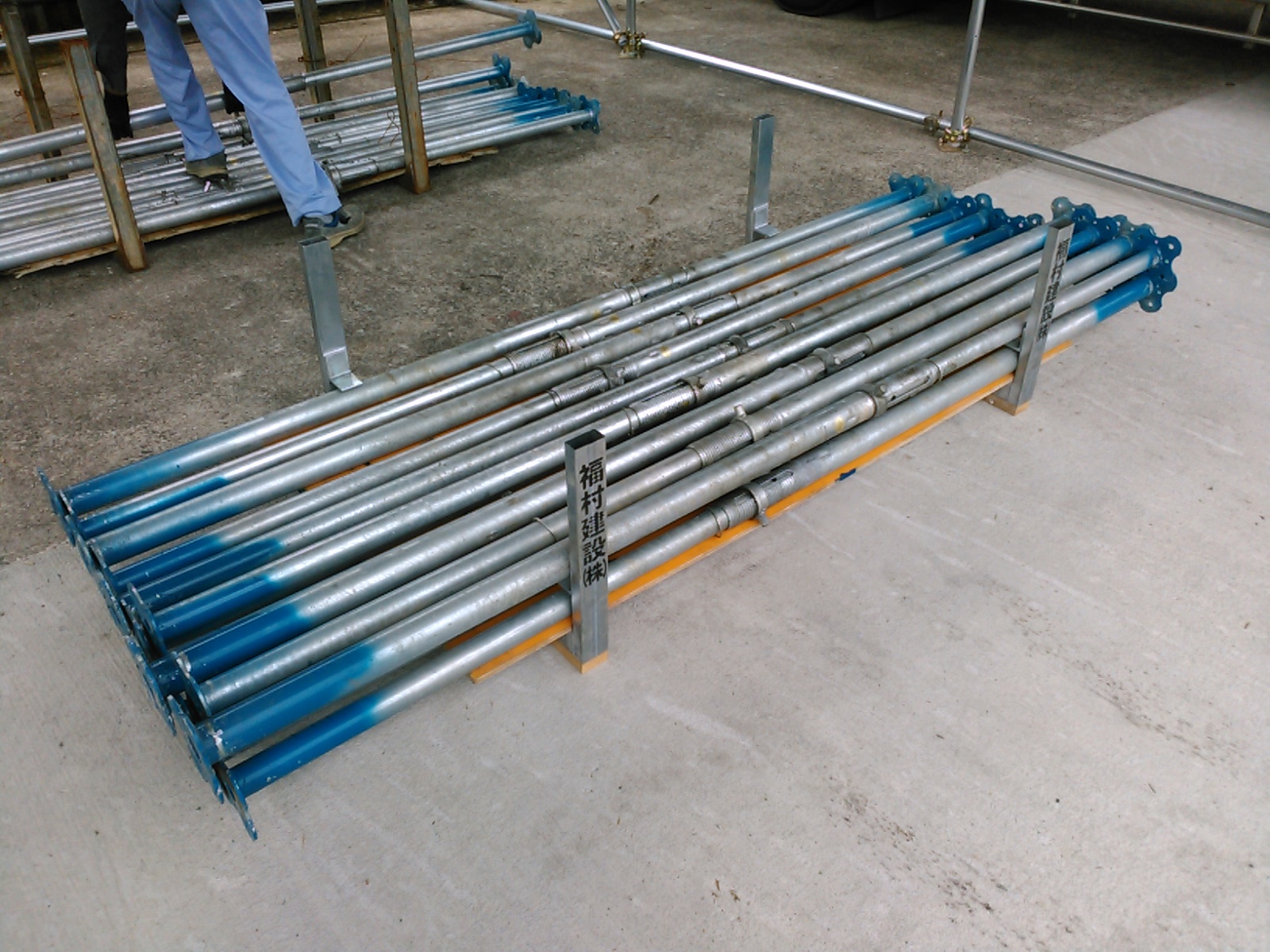

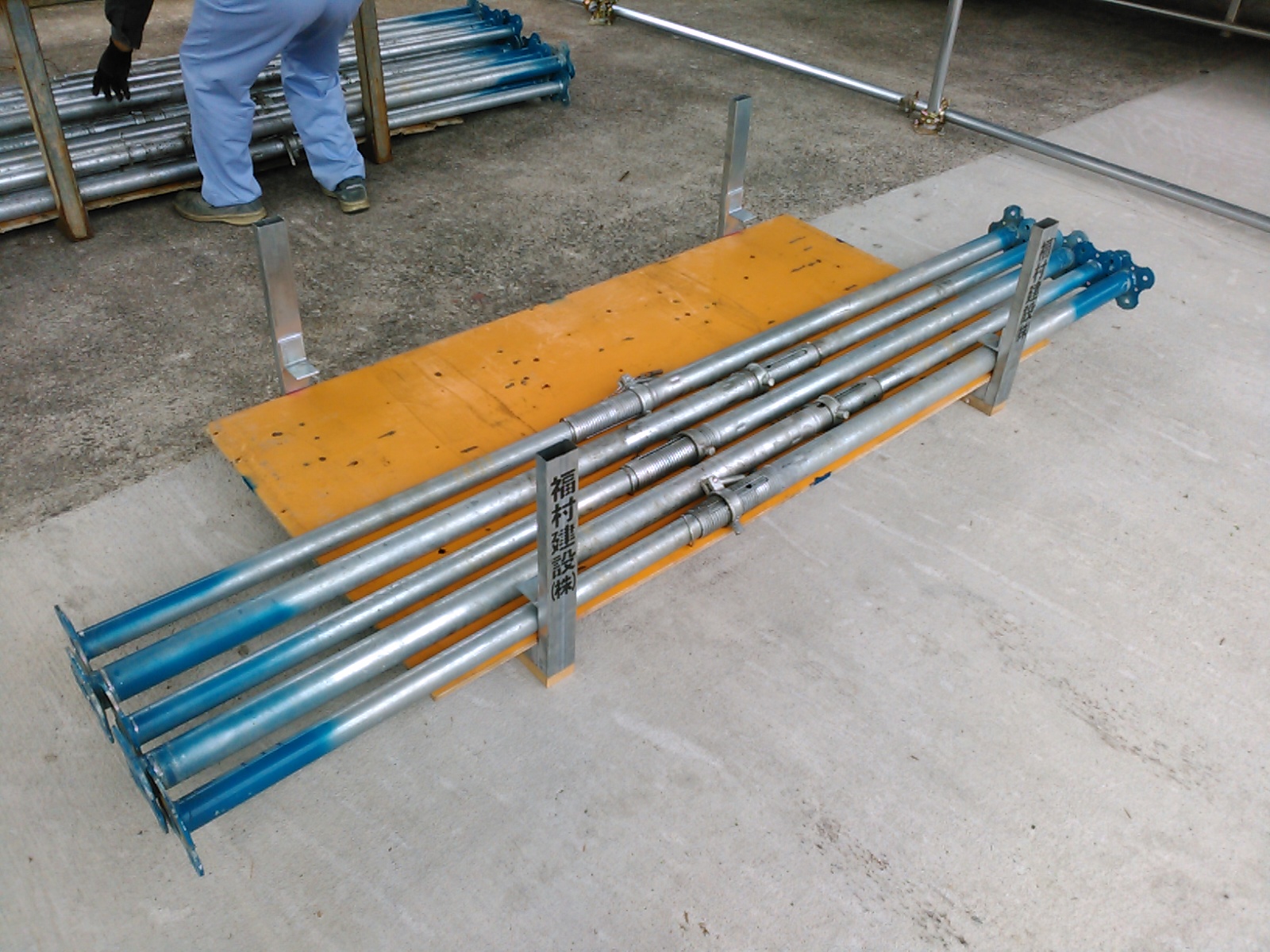

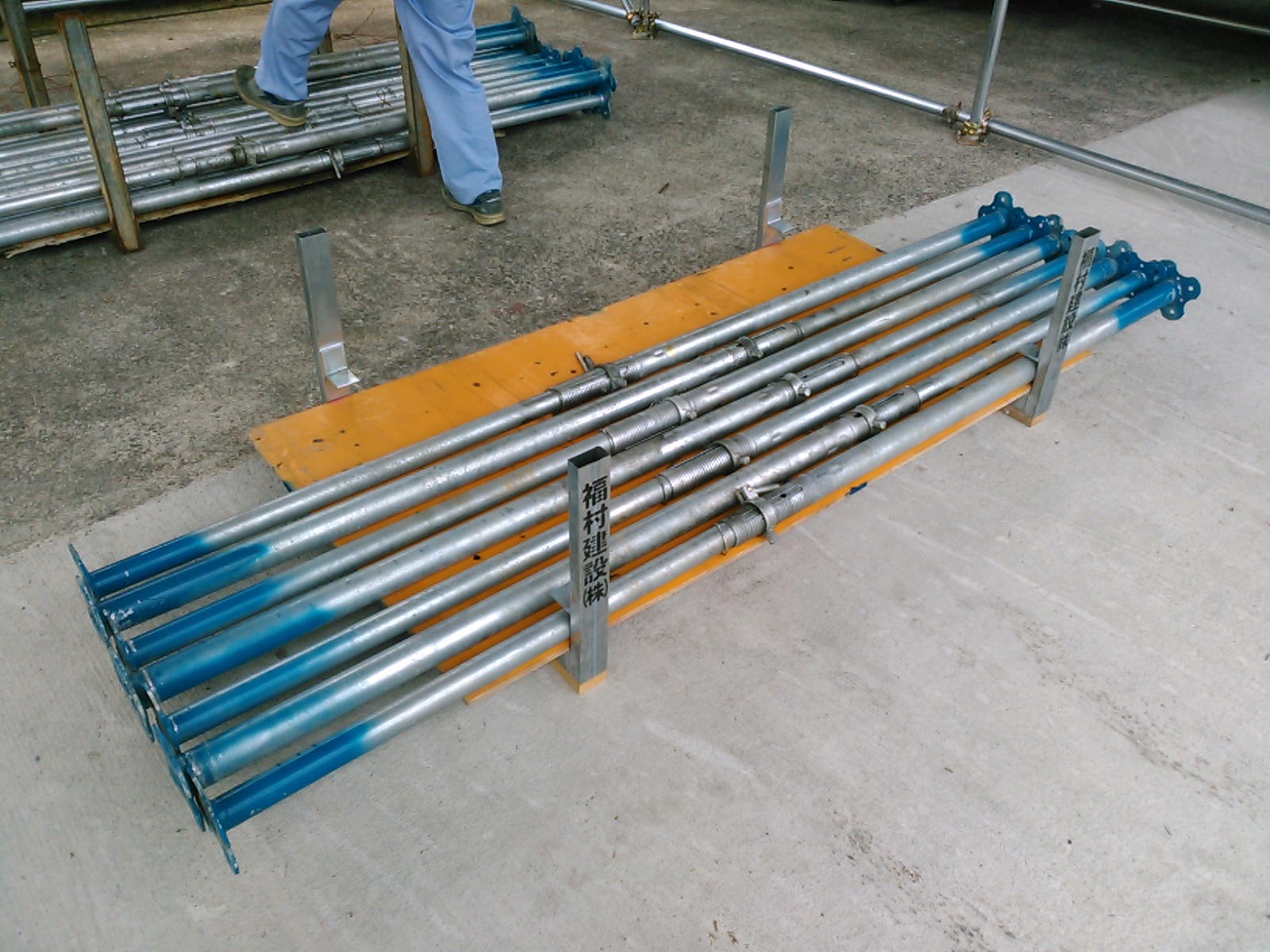

ポストを入れるとこんな感じです！



　

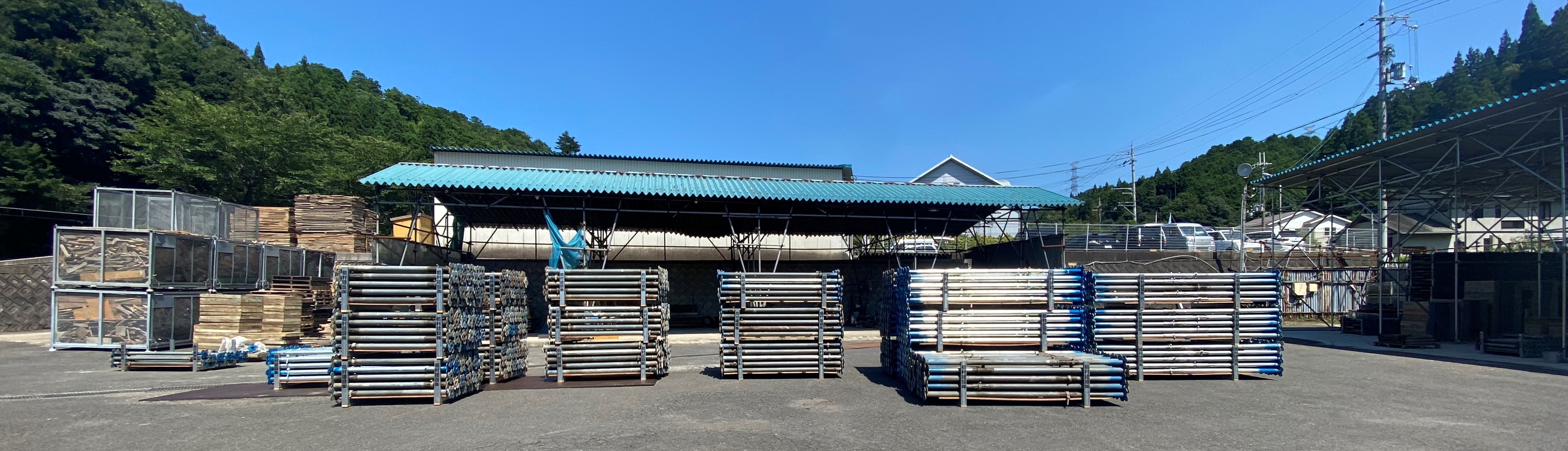

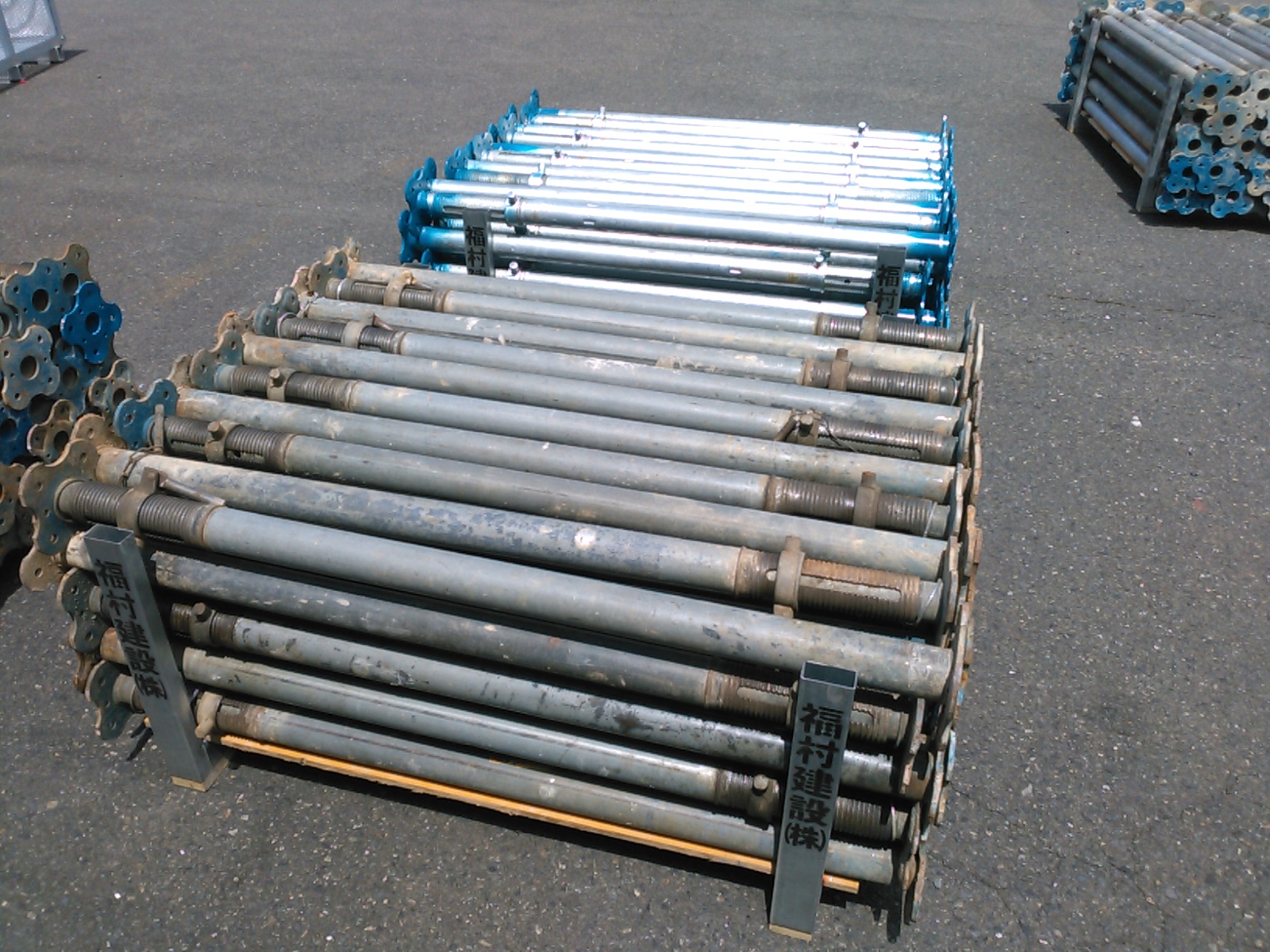

一列10本×5段、1束50本です。

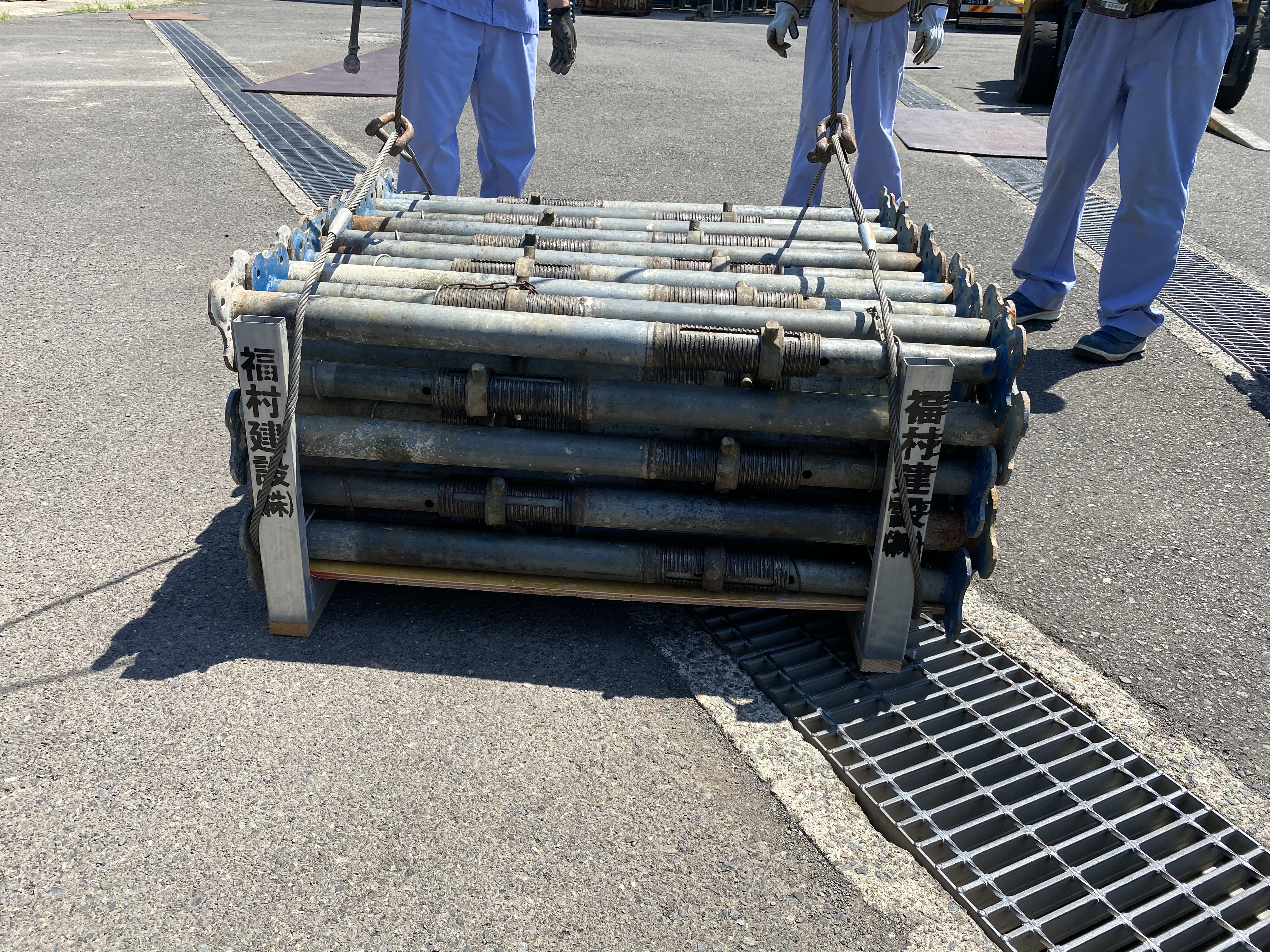

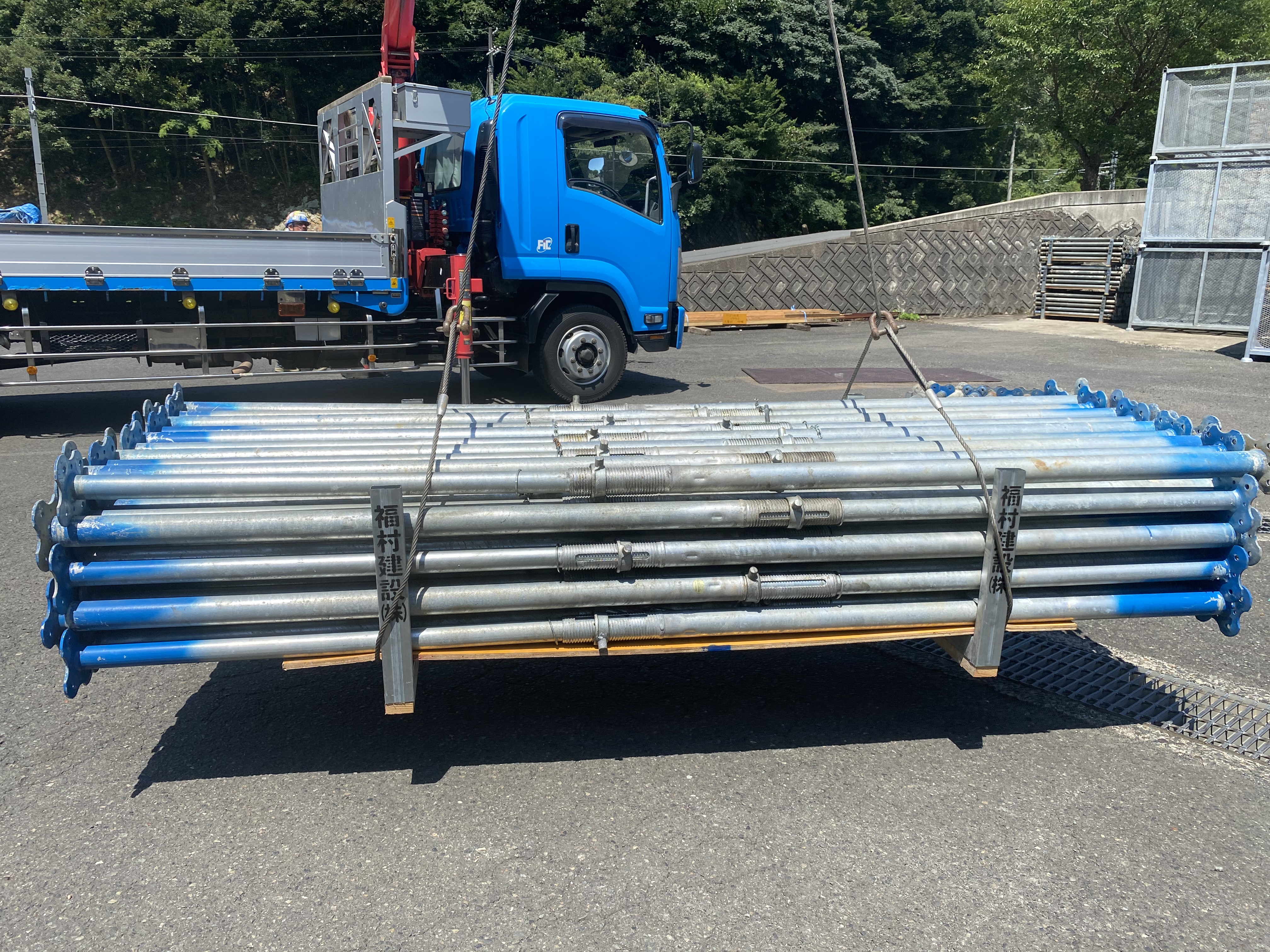

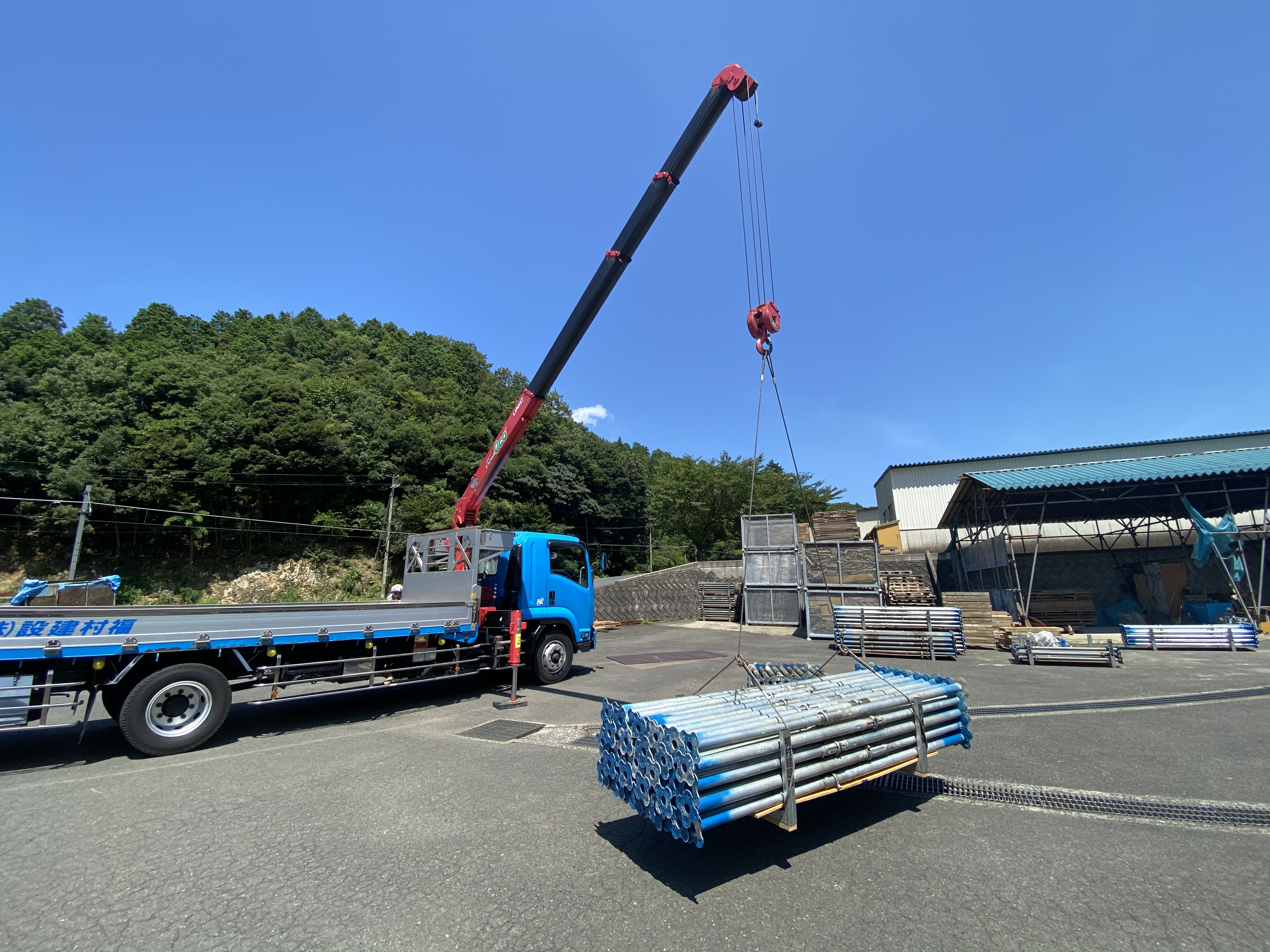

ポストを吊り上げると▽

　

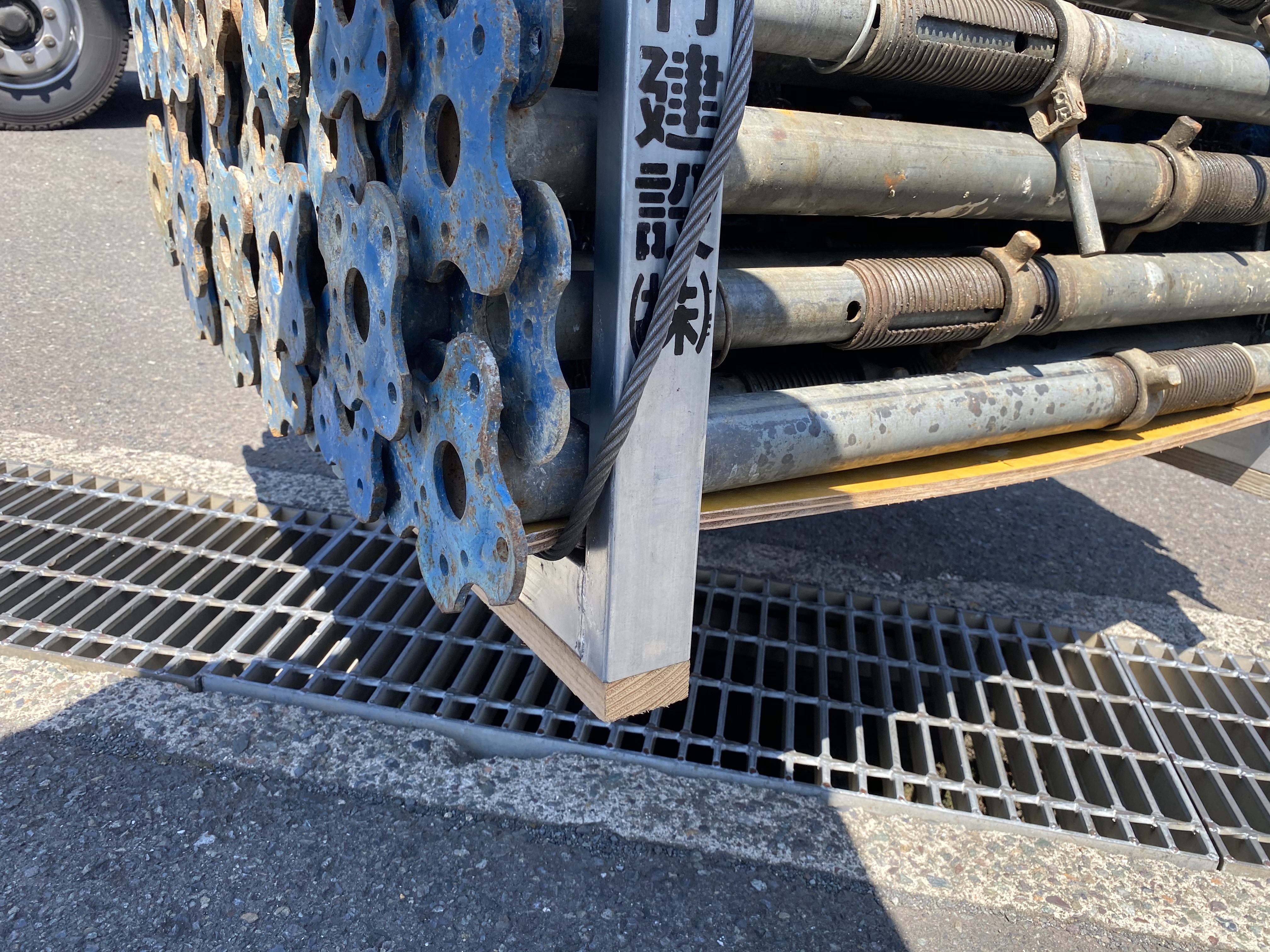

吊り上げの際には、玉掛けワイヤーでベニヤとポスト枠を絞ります。

　

ポスト枠も一緒に絞らないと玉掛けワイヤーがベニヤに食い込んで割れ、落下等の原因になるので注意！！

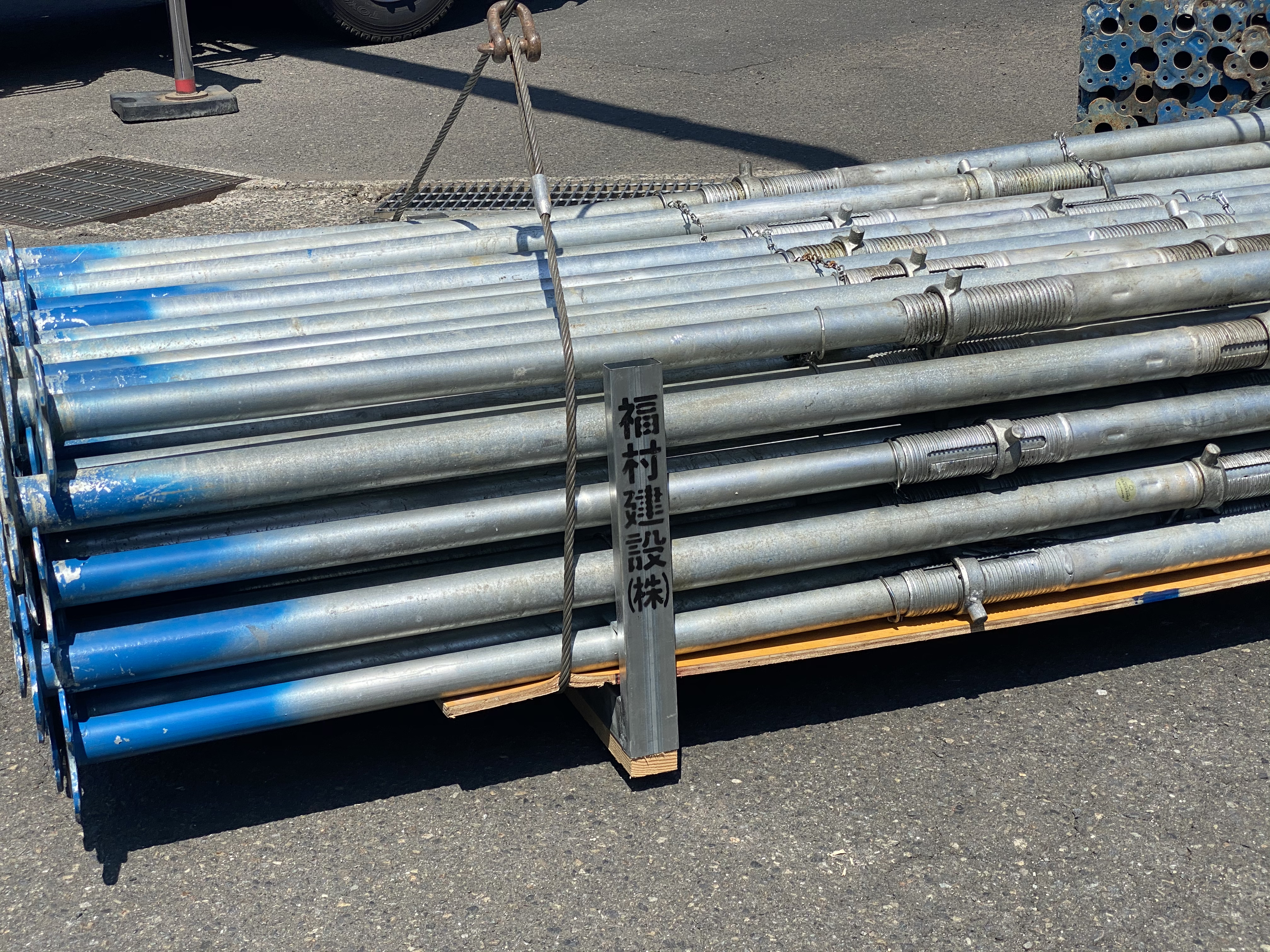

NG例▽



□型の9尺のポストは1本17kgあり、50本で800kgを超えてしまうため、1束42本だったのですが、

フラワー型の9尺のポストは1本14.5kｇ、50本で725kgなので、全てのポストで1束50本で統一しています。

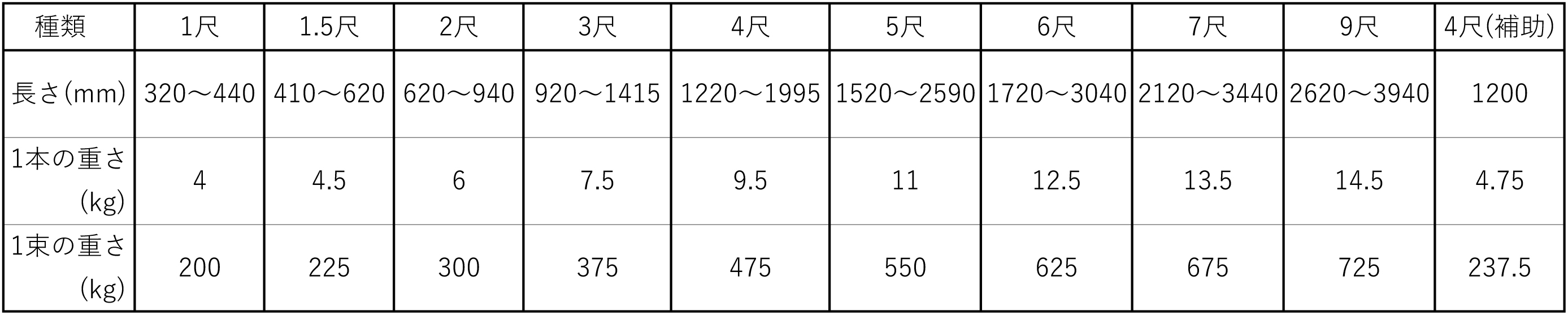

■自社で所有しているポストの種類と重量



左から　4尺、5尺、6尺、7尺、9尺

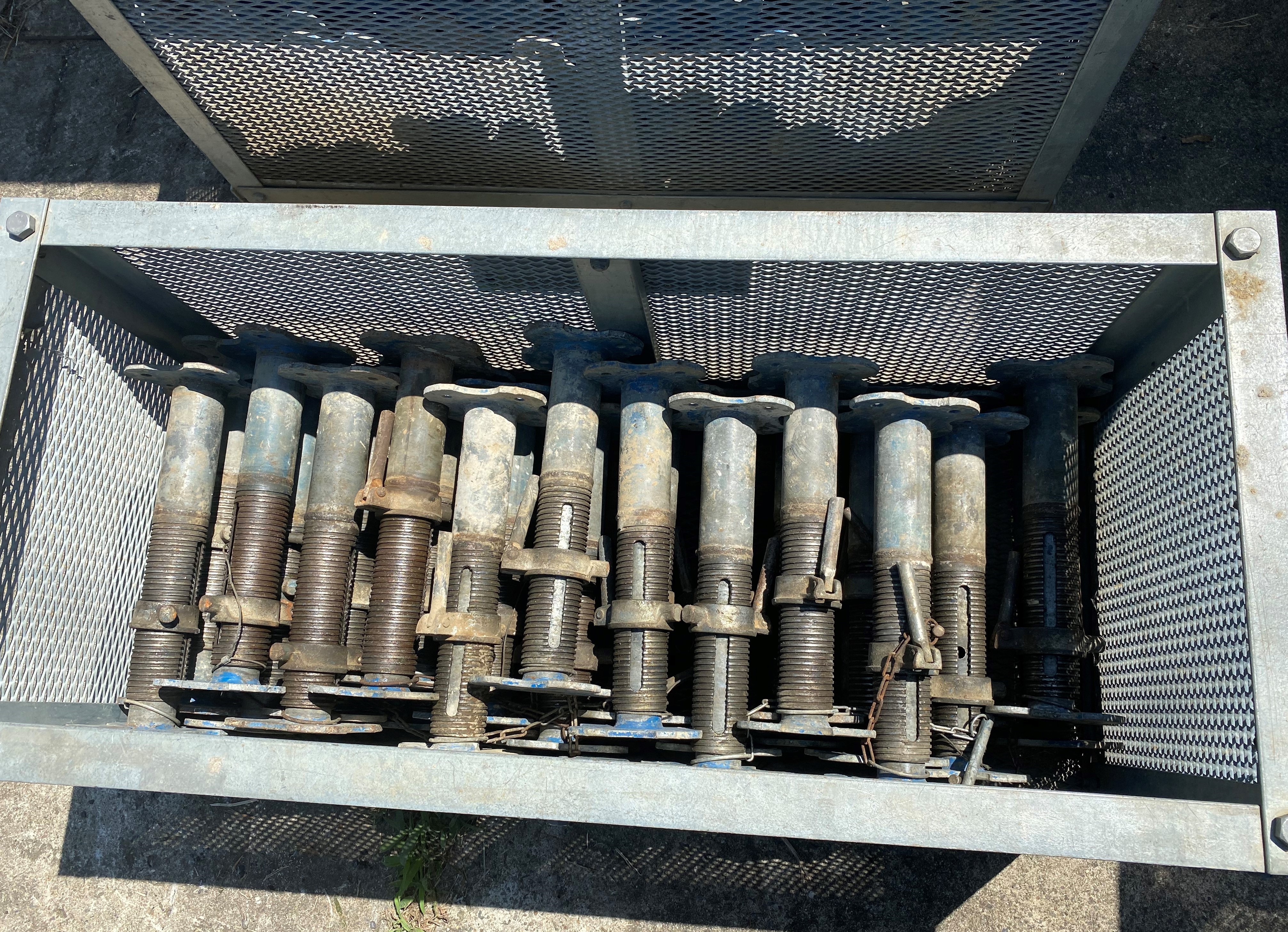

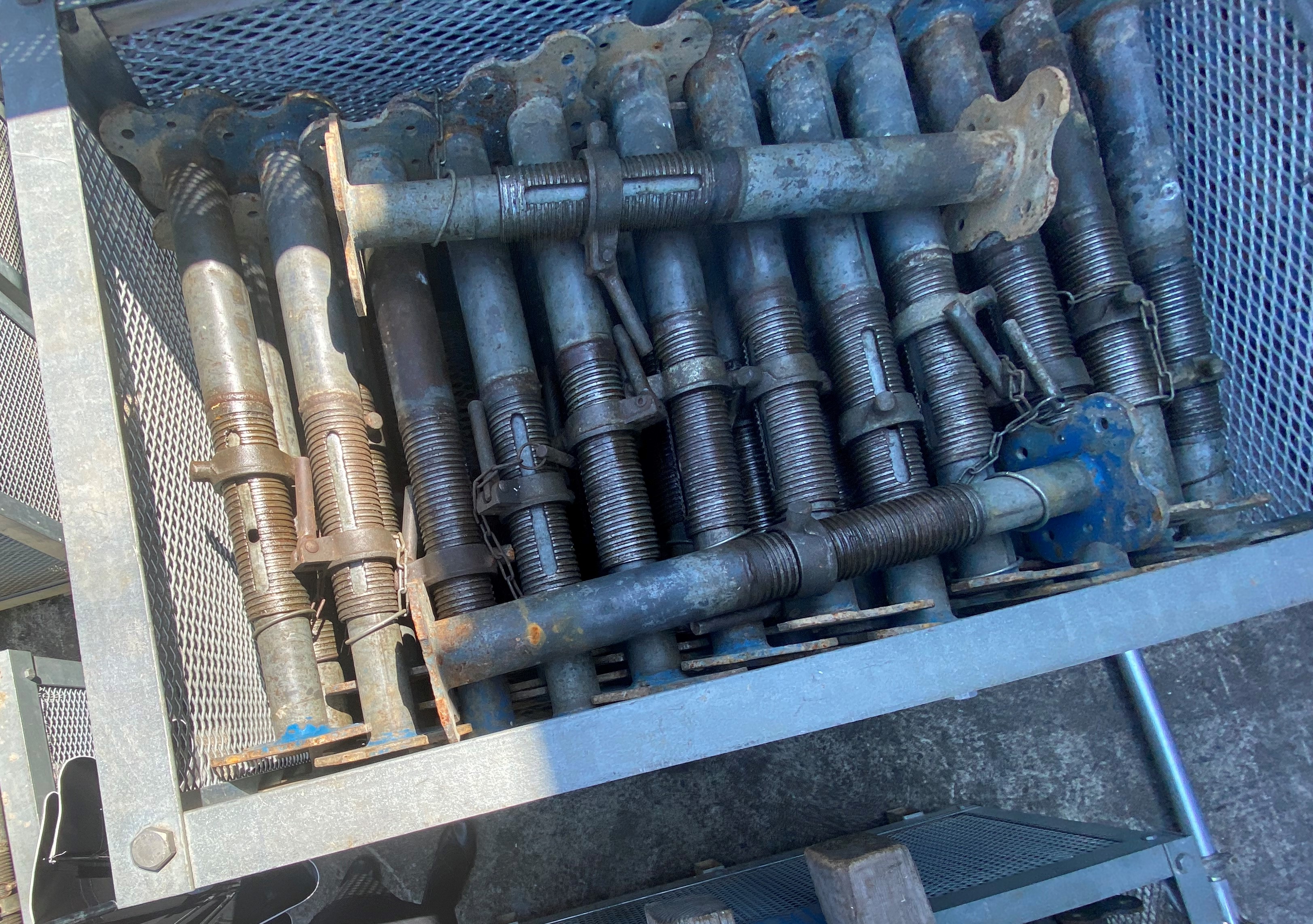

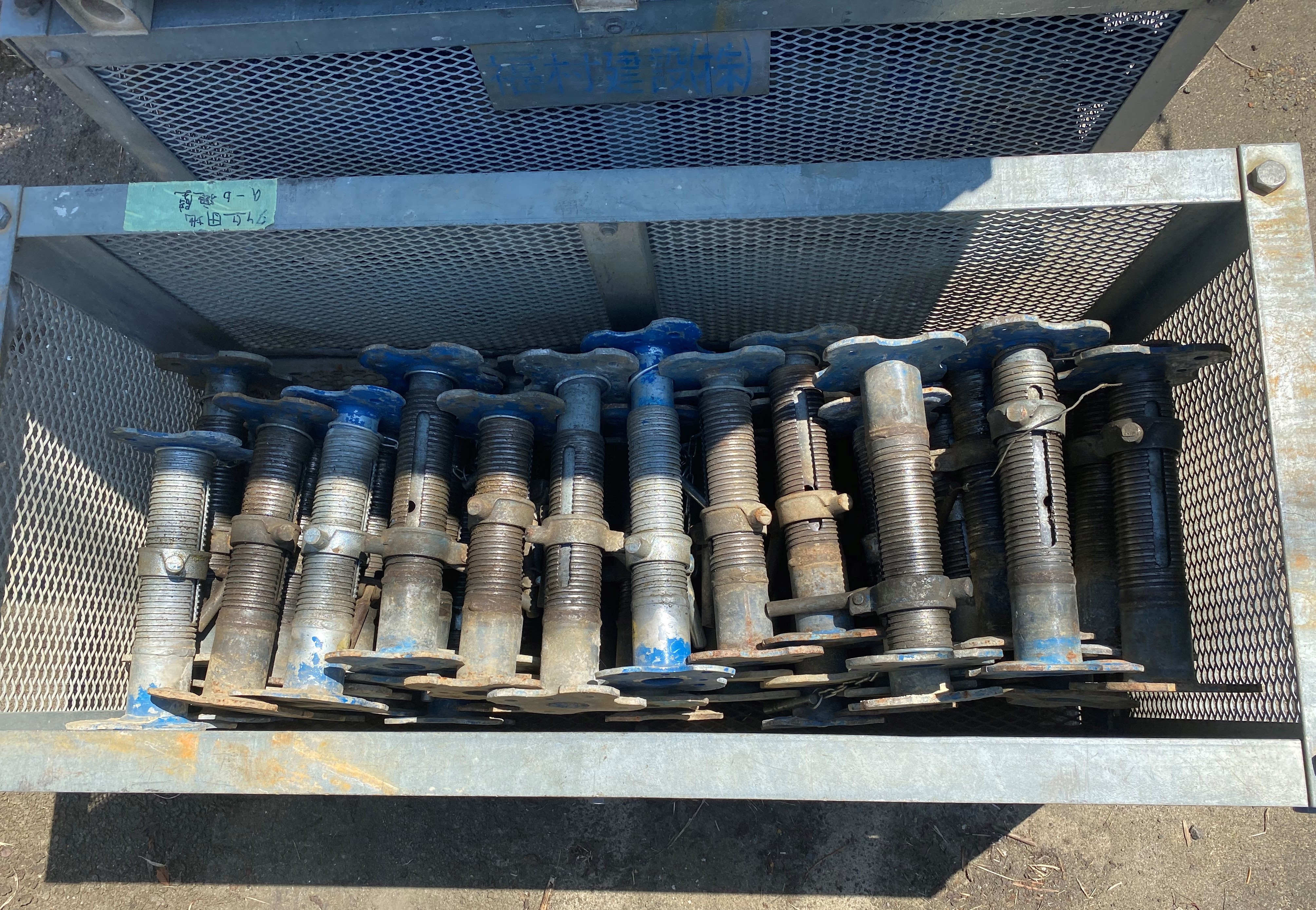

1尺と1.5尺はタフバケットＭ（自重40kg）に、2尺のポストはタフバケットＬ（自重55kg）に梱包します。

　　

1尺　　　　　　　　　　　　　　　　　　1.5尺　　　　　　　　　　　　　　　　2尺

50本ずつ入れます。（11列×4段＋6本）若しくは（12列×4段＋2本）



（改善点）

「🌸型」「サポートラックＨ465」

1⃣積み重ねてもスッキリと納まり、梱包容積が大幅に小さくなった。（□型と比べかなりコンパクト）

2⃣受、台板の凹部にパイプ部がピッタリとフィット。（荷崩れしない）

3⃣10列×5段の50本束で数量チェックと管理が容易。（現場からの返却5回でメンテナンス）

4⃣🌸型モデルチェンジ（受板・台板部はCO2溶接、板厚ＵＰ窪みで補強）（腰管：円周4ヶ所プレス加工）

5⃣サポートラック下部に桟木を取り付けることによって下部の空スペース確保（玉掛、リフトの爪入れが容易）

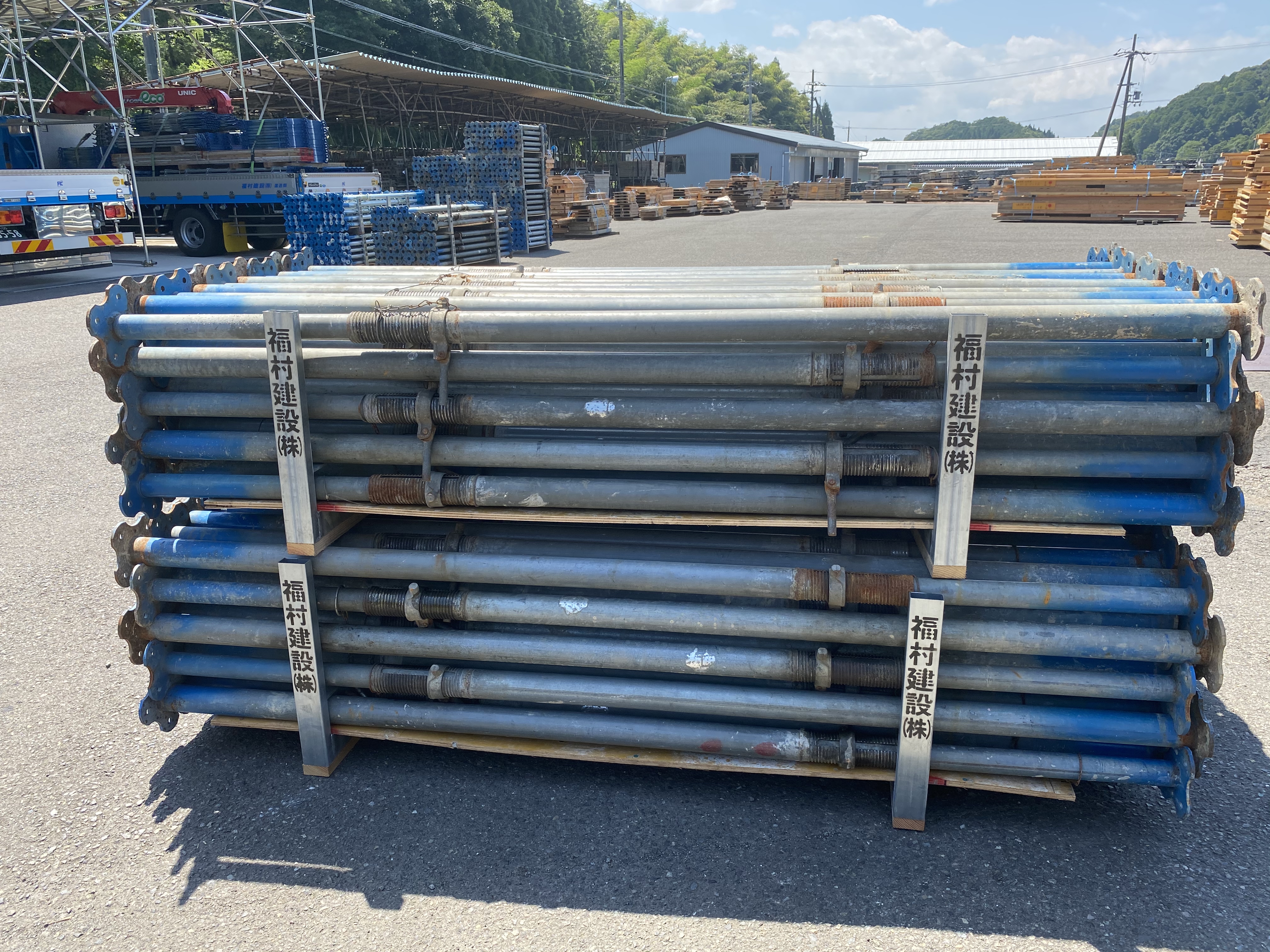

6⃣トラックの荷台には、2列×4段まで積むことが出来る。（が、3段までとしよう。重量オーバー注意）



■サポートラック(3～9尺）・タフバケット(1～2尺)に入れた状態での重量

※サポートラックｈ465×2＋桟木1ｍ×2本＋ベニヤ≒9kgで計算、それに🌸ポストの自重

9尺（1束50本）・・・735kg

7尺（1束50本）・・・685kg

6尺（1束50本）・・・635kg

5尺（1束50本）・・・560kg

4尺（1束50本）・・・485kg

3尺（1束50本）・・・385kg

2尺（1箱50本）・・・355kg（タフＬ：許容300kg）

1.5尺（1箱50本）・・・265kg（タフＭ：許容300kg）

1尺（1箱50本）・・・240kg（タフＭ：許容300kg）

※単体の重量は上記の表を参照
