今回はポスト（パイプサポート）のご紹介です(＾＾)/
【 技術紹介『 ポスト（パイプサポート ）』】
パイプサポート(呼び名：ポスト)とは、スラブ・梁等の型枠及びコンクリート重量等を支える支柱。
上下２本の鋼管（丸）を組み合わせ、長さの調整が自由に出来る様にしたものを言います。
🌸フラワーサポート種別
- 1.0尺 働き 320～440 (mm↓)
- 1.5尺 働き 410～620
- 2.0尺 働き 620～940
- 3.0尺 働き 920～1415
- 4.0尺 働き 1220～1995
- 5.0尺 働き 1520～2590
- 6.0尺 働き 1720～3040
- 7.0尺 働き 2120～3440
- 9.0尺 働き 2620～3940
□補助サポート 4.0尺 長さ 1200
ユニサポート 働き 250～376（鋼製束を代用）
（※注意・・・特に9.0尺は最大3940ｍｍまで伸びますが、最大では使用をお勧めしません。サポートピンの位置が一番上部になるからです。そうすると不安定になるからで、実際には3700ｍｍ以下で使用し、超える場合は補助サポートの出番です。また、補助サポート使用時は支える強度を半分以下に想定します。）
今回ここでは、梱包 といった整理整頓の仕方と、パイプサポートの認定証について説明したいと思います。
♦ 認定について

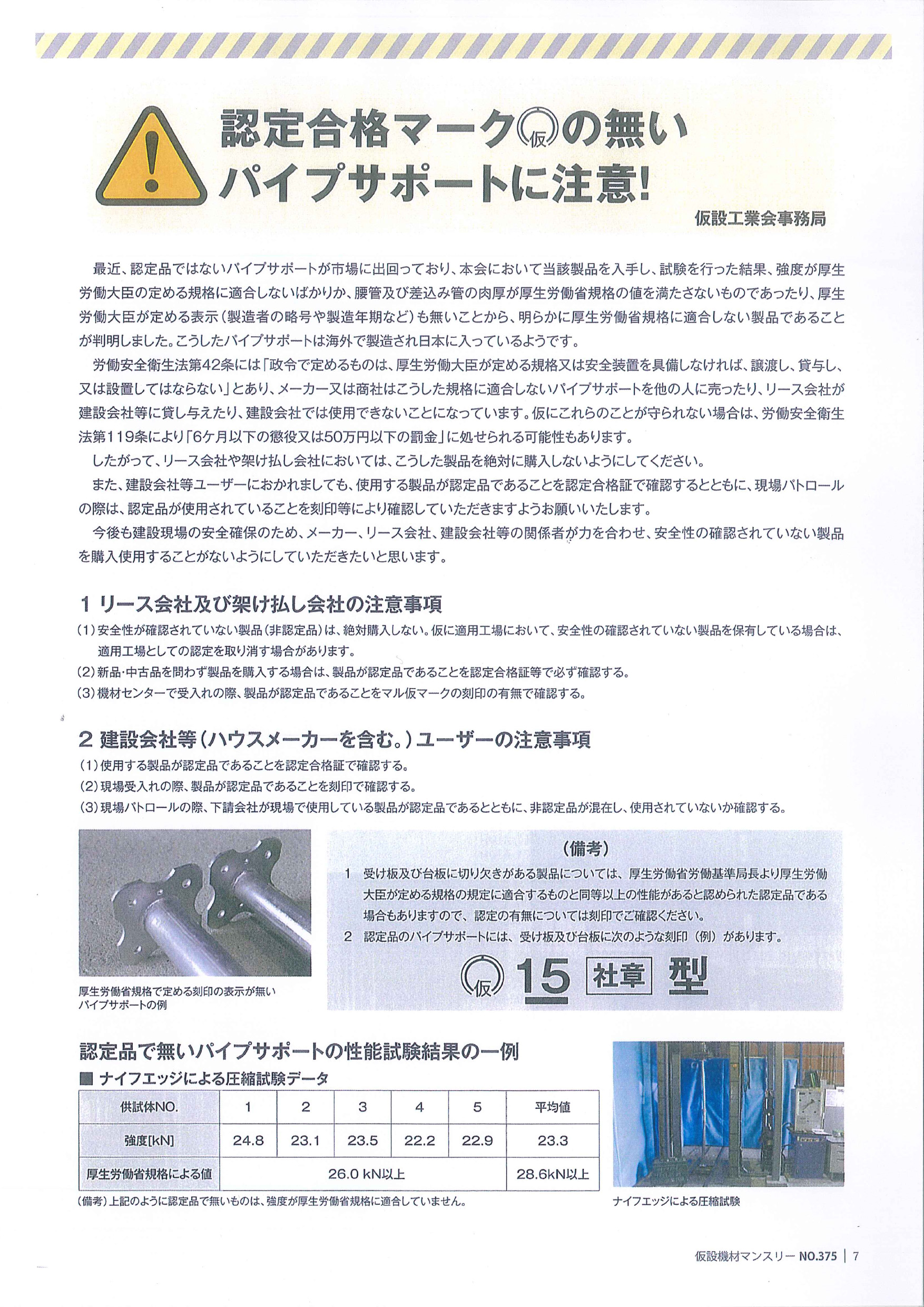

2015年末～2016年初めに、仮設工業会事務局より、
「認定合格マークの無いパイプサポートに注意!」と、注意喚起が書面で発表されました。
そのことについて、福村建設で保有しているポストについて説明します。
福村建設では、🌸型（フラワー）のポストを保有しています。

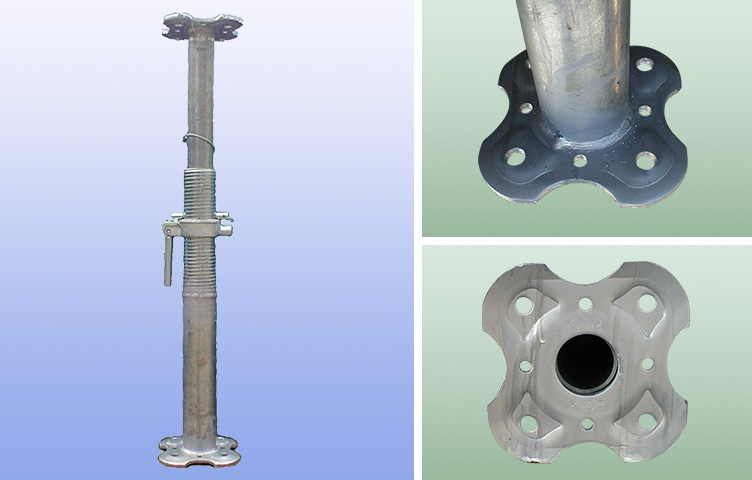

▼ 🌸型(フラワー)
の２種類があります。

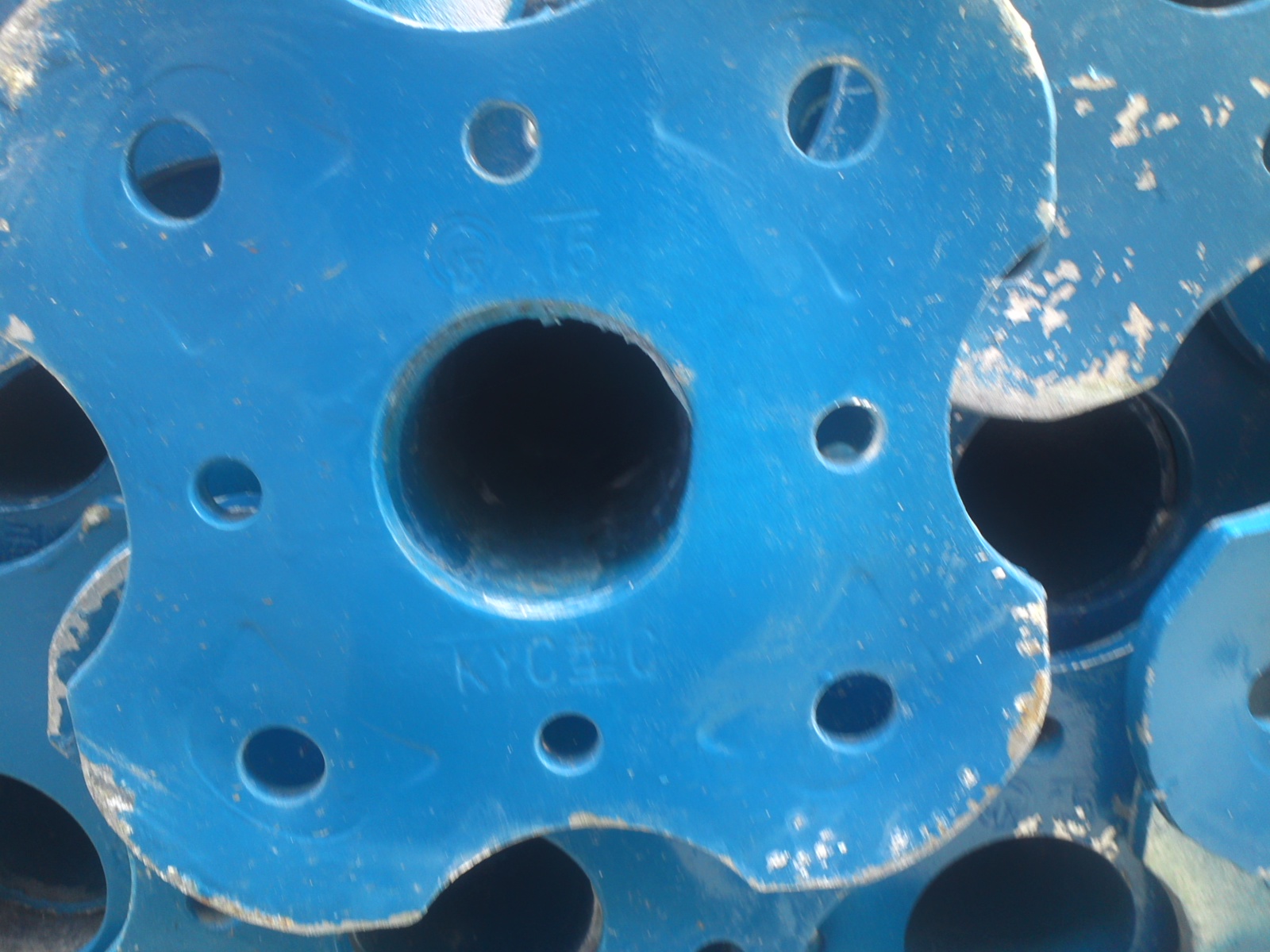

フラワー型はポストを積み重ねる時に、フラワーの溝部分が丸鋼管の部分にフィットして、
口型と比べてコンパクトに梱包できます。
この考案は、昔からメーカーさんである 光洋機械産業さん の特許製品でした。開発は昭和63年です。
フラワー型については、福村建設では10年以上前より光洋機械産業さんから購入しています。
製品情報：フラワーサポート
福村建設では2015年にフラワー型サポート(SF-90N(9.0尺)・・・1500本)(SF-50N(5.0尺)・・・500本)
(SF-60N(6.0尺)・・・500本)を新規に購入しました。
福村建設は、資材を購入する時、中古では無く、必ず新品を購入します!
このことは簡単に言うと、中古を買ってしまうと、それだけ劣化も早いと思っているからです。
パイプサポートは、いつもコンクリートの重さを支えてくれているので、
メンテナンスもしっかり行います(＾＾)/!!

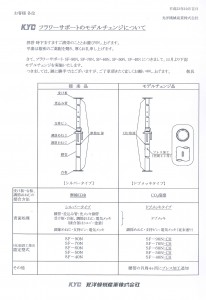

また、昔と少しモデルチェンジされている。と、光洋機械産業さんより、教えて頂きました。
ではここで、沙汰されている類似品との違いを紹介したいと思います。
■ ここが違う!光洋機械産業さんのパイプサポート ■
( 1 )受台・台板に、補強のためにくぼみがつけてあります

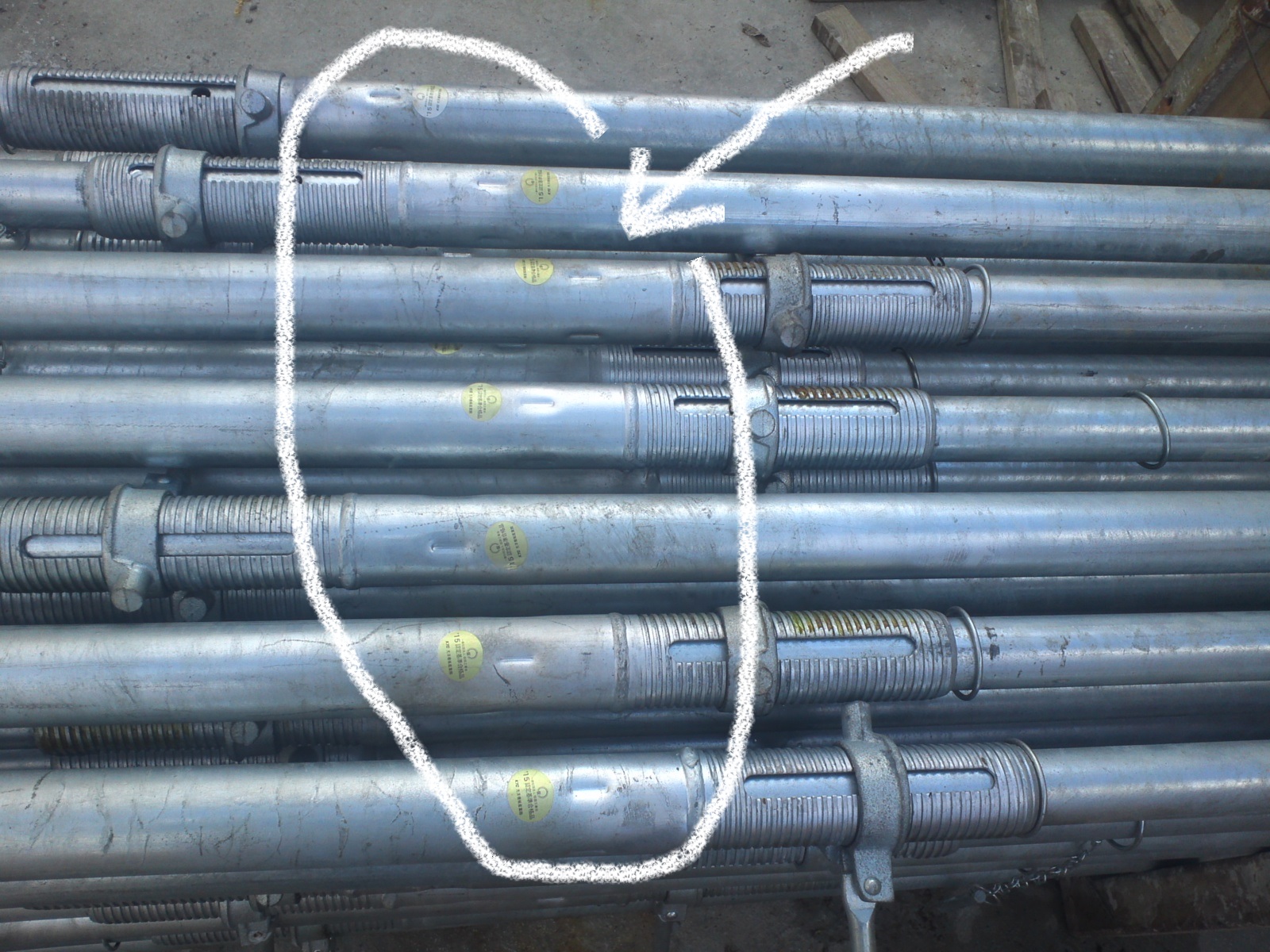

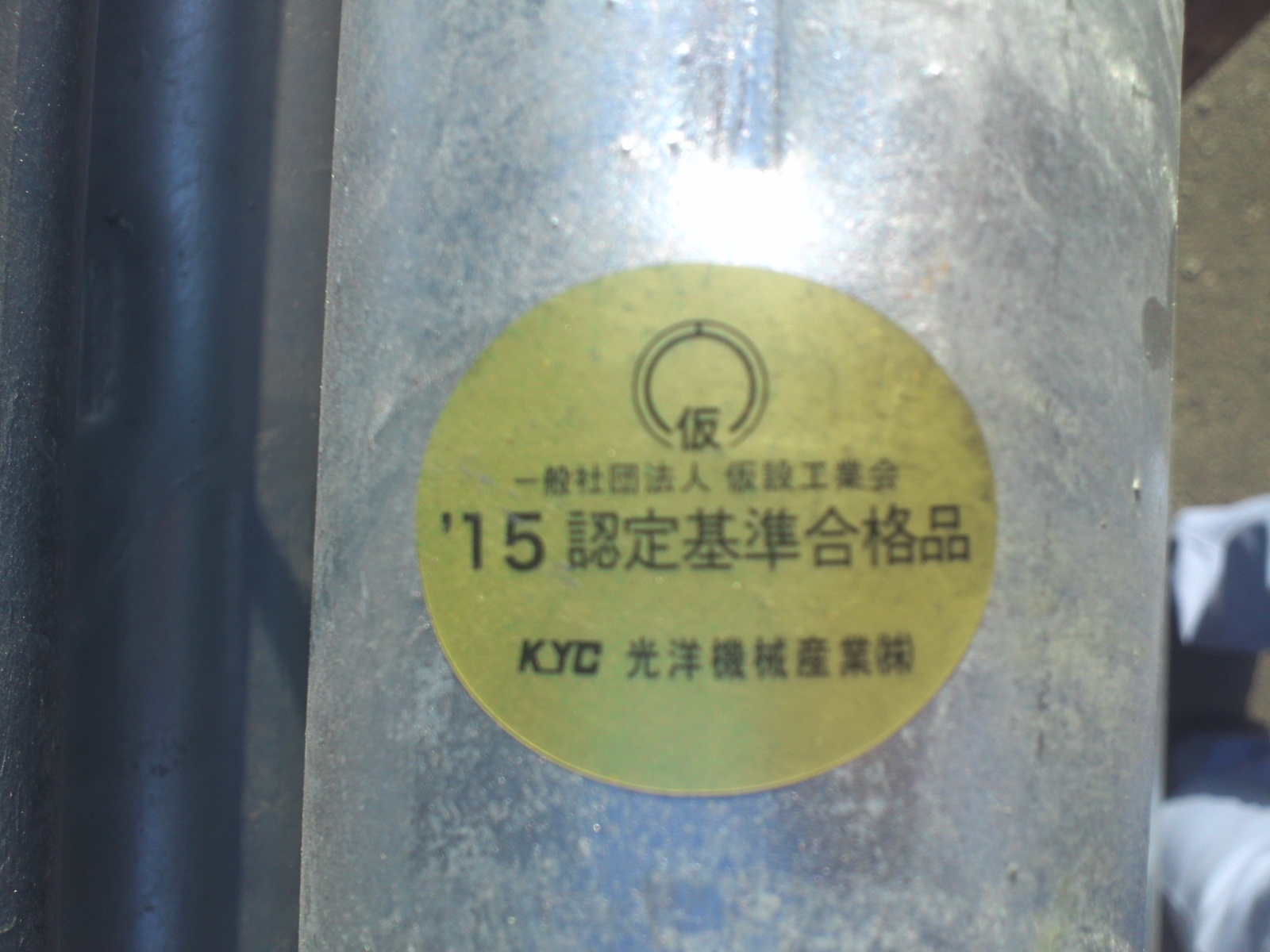

( 2 )認定基準合格品(光洋機械産業㈱)のシールが貼ってある。
※そのうち剥がれてくると思いますが、シール跡が残ります
( 3 )プレスで出来た、くぼみの場所の位置が違う

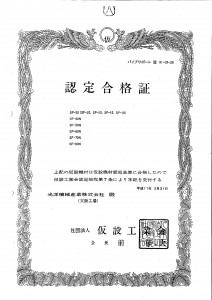

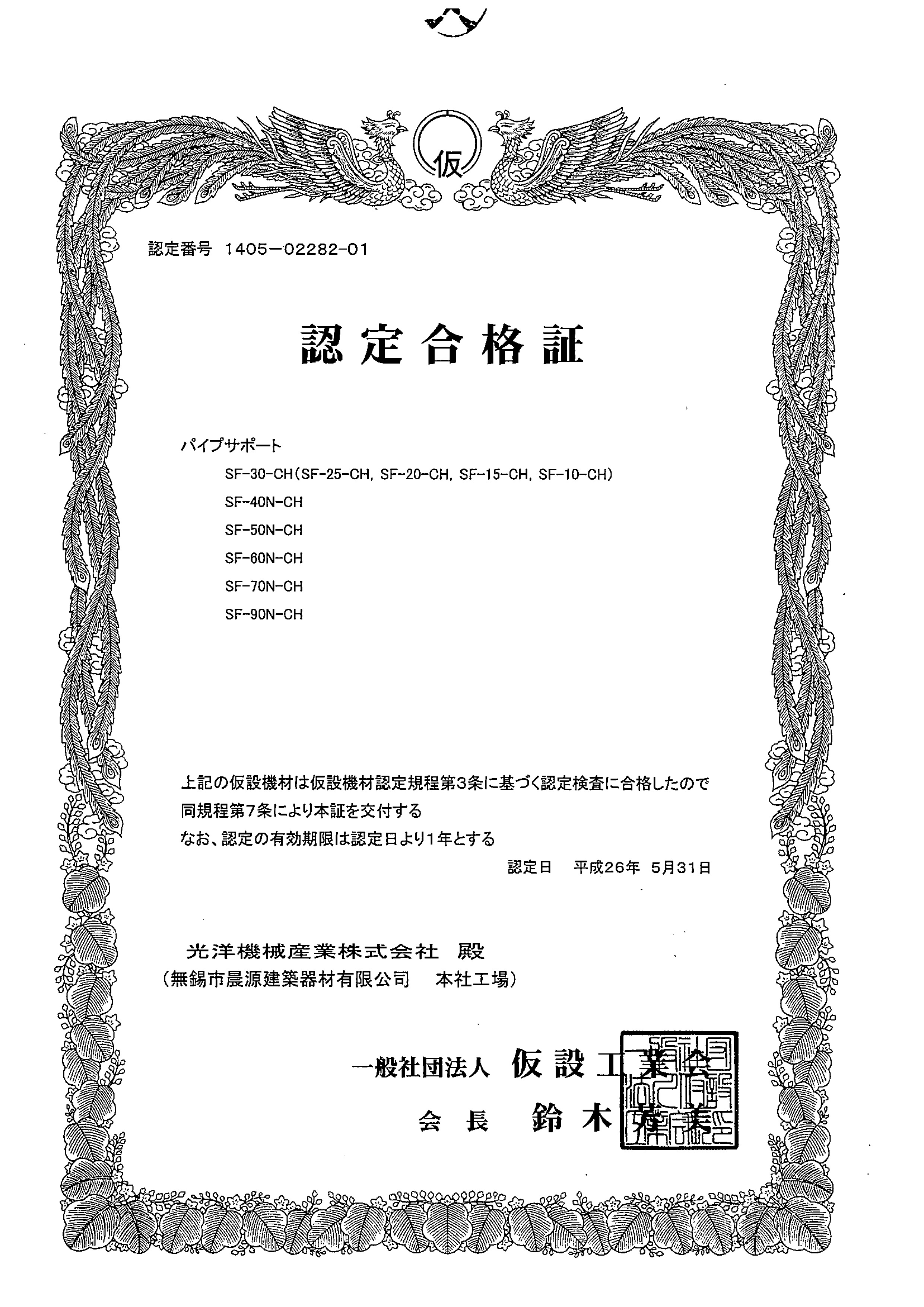

■ 福村建設での各保有パイプサポート認定書について ■
フラワーサポート（新） フラワーサポート（旧）
光洋機械産業㈱ 光洋機械産業㈱
※ 口型サポート（旧） （2020年/4月～弊社では取り扱っていません）

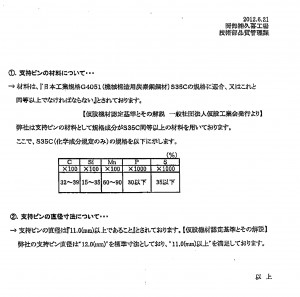

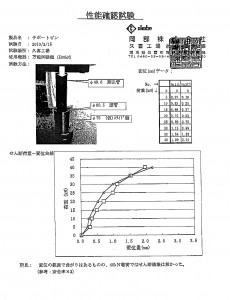

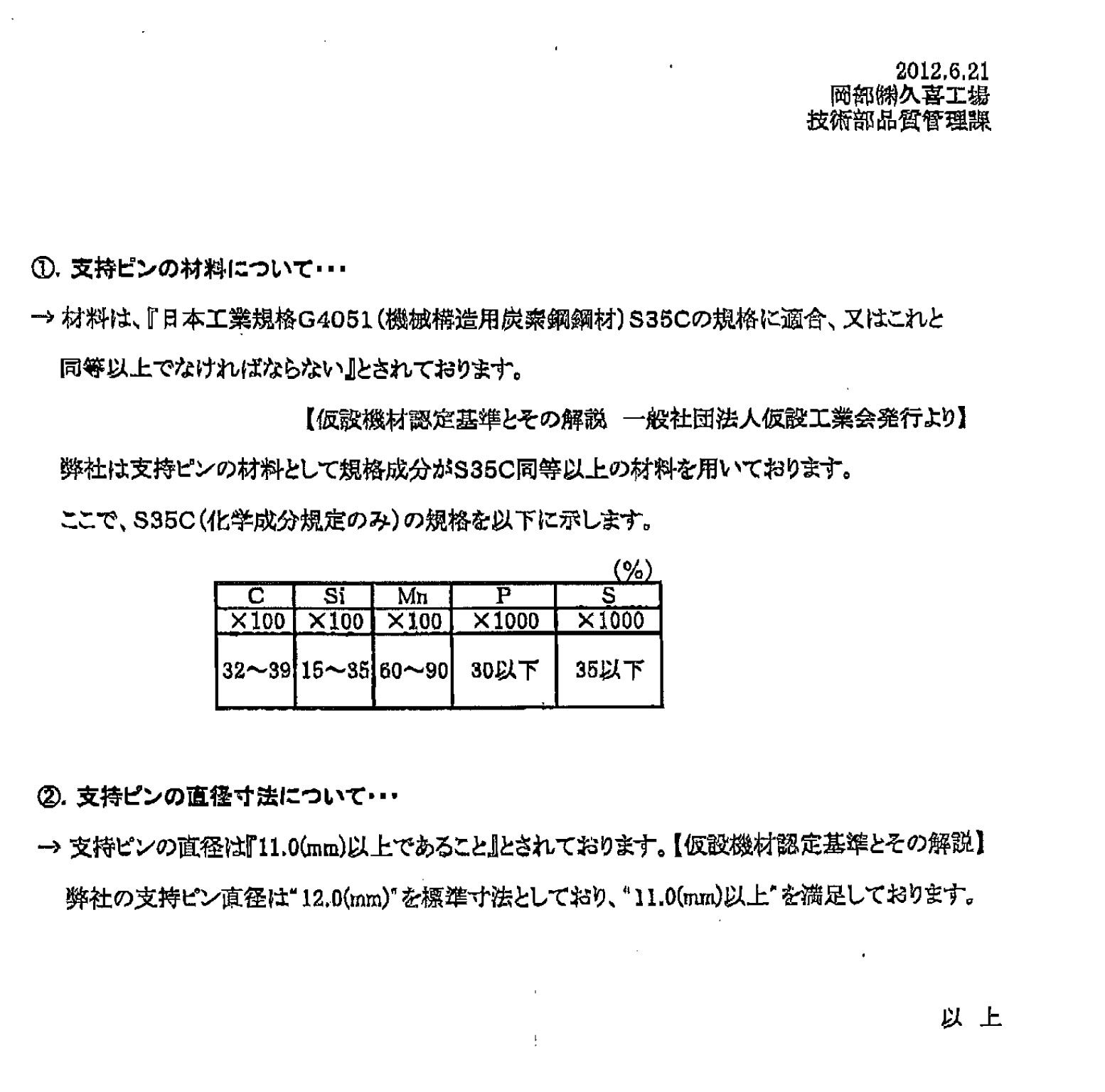

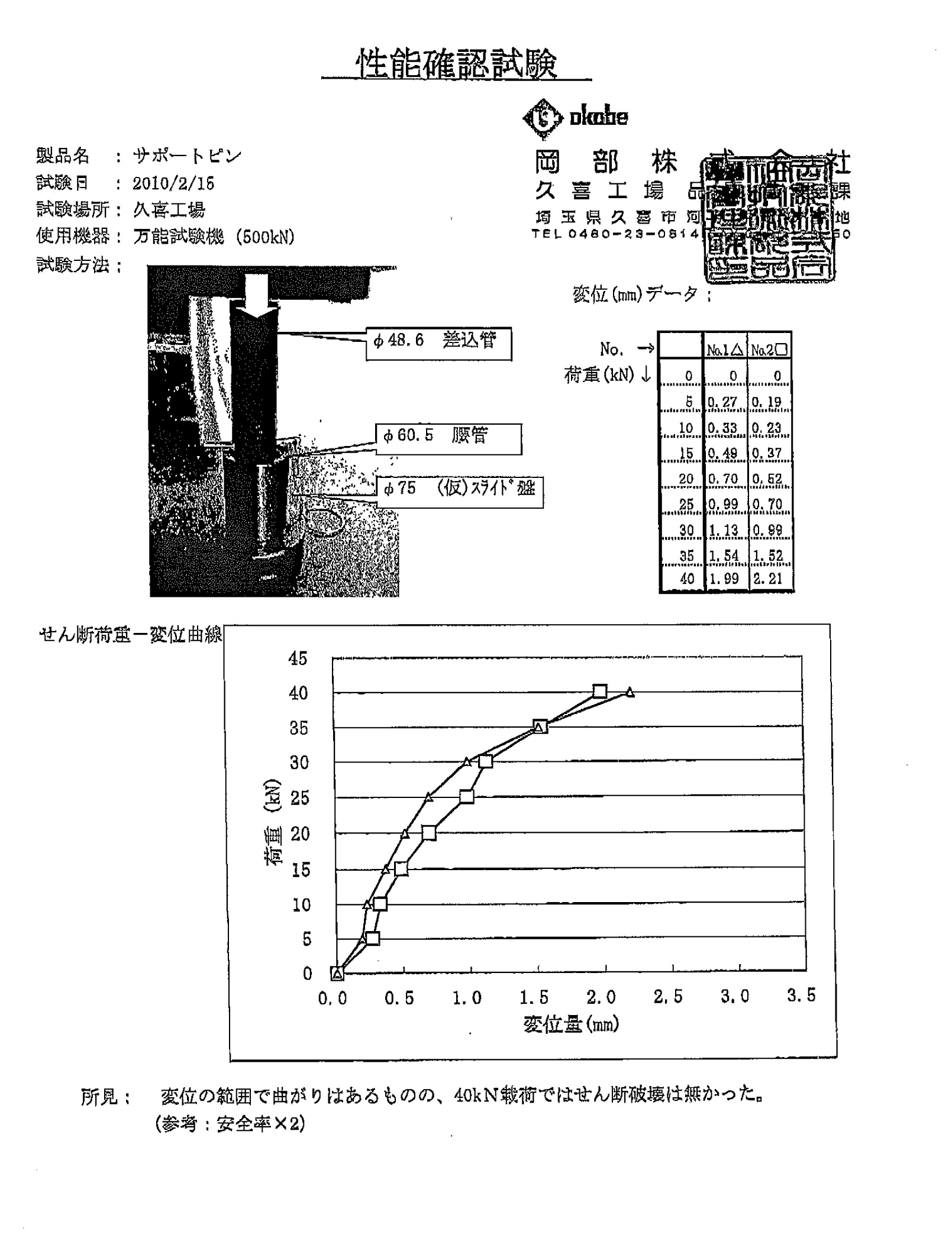

パイプサポートの丸鋼管は伸縮するので、それを支えるサポートピンも重要です。
現場では、サポートピンが無くなっているからといって、鉄筋やセパ等で代替えすることは絶対禁止です!!!
サポートピンは、岡部さんより定期的に購入し、サポートを出庫する時は、有無を確認して出庫します。
♦ 梱包等について（2020/8～フラワーサポートラックＨ465に変更しています。）
【 各種サポートのメンテナンスの仕方と梱包の仕方 】
＜ メンテナンス ＞

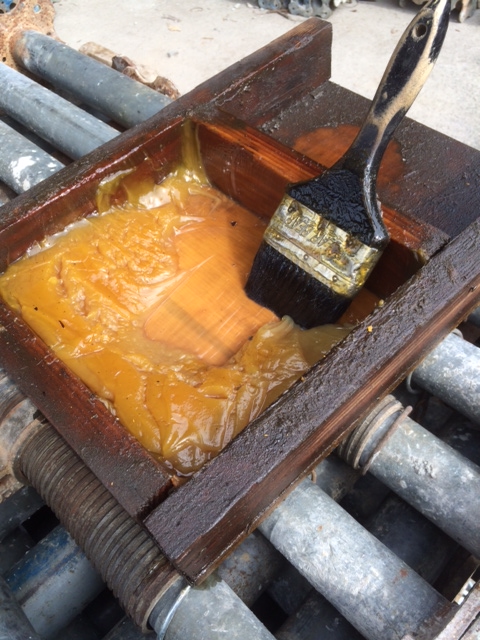

現場から帰ってきたサポートを※ケレンしたのち、パイプサポートのハンドル部にグリス(油)を塗ります。
(※ケレン(作業)とは…現場から引き上げた資材に付着したコンクリートを機械もしくは、手で取り除く作業)
→
サポートのケレンは、サポートに付着したコンクリートを、ハンマーなどで叩いて落とします。

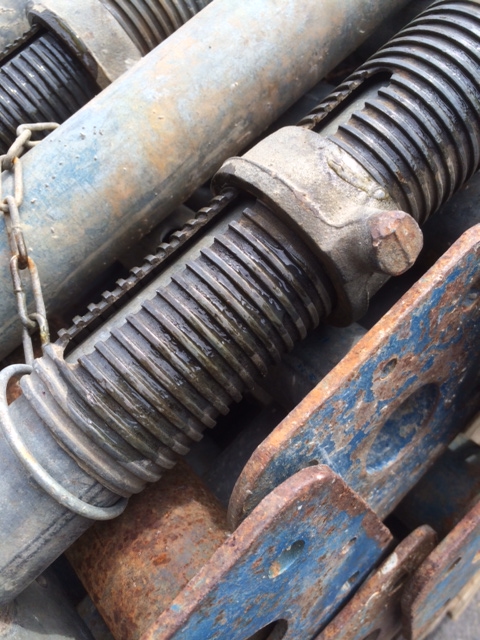

ハンドル部にコンクリートが付着すると、ハンマーで叩いても溝に詰まってしまい、取りにくくなってしまいます。
ですがグリスを塗ってから現場へ出せば、コンクリートが付いてしまっても、
簡単に取ることが出来るというメリットがあります。

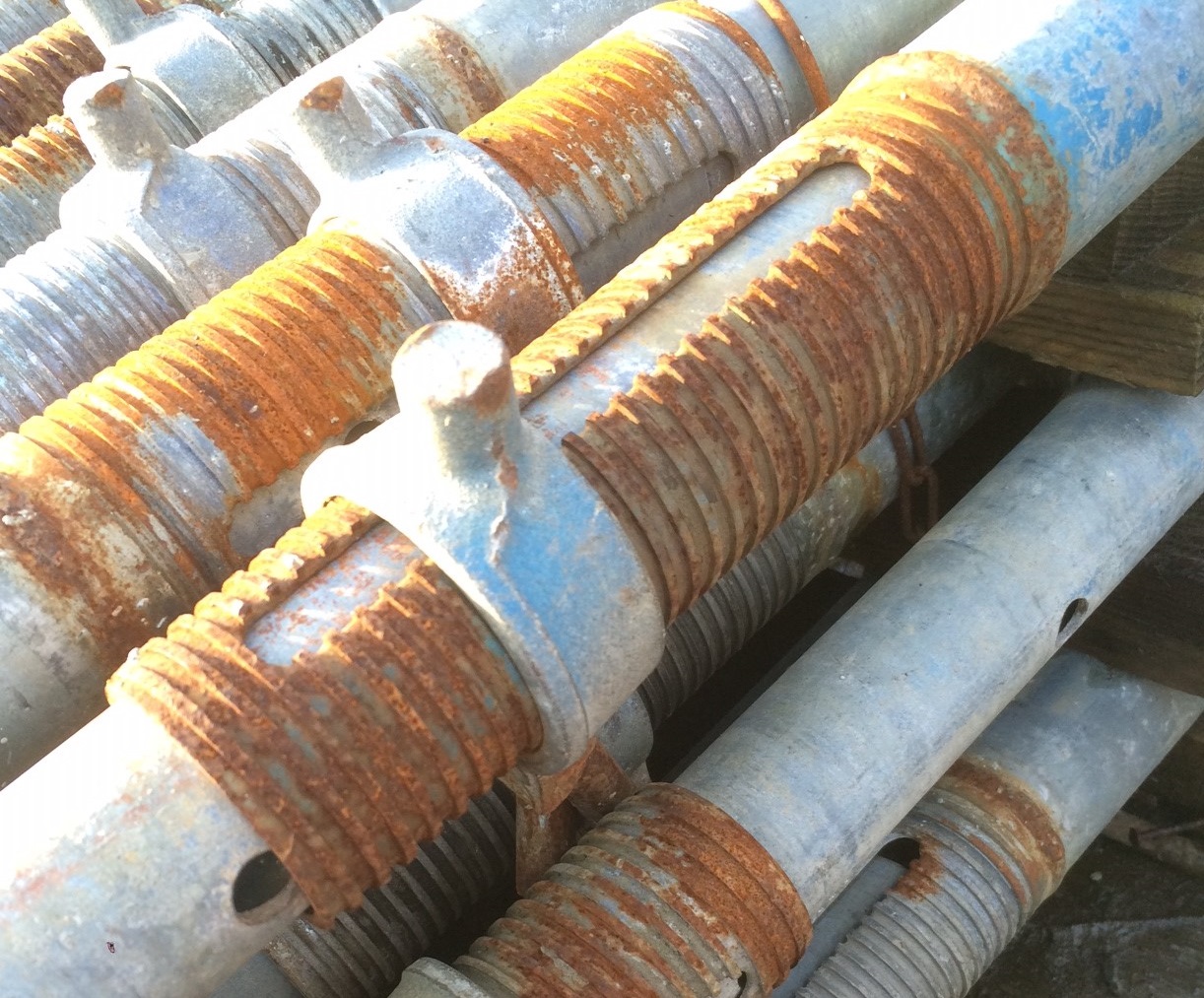

またグリスを塗らないでいると、
このように錆びてしまうので、サポートのメンテナンスをするにおいて、重要な作業なのです。

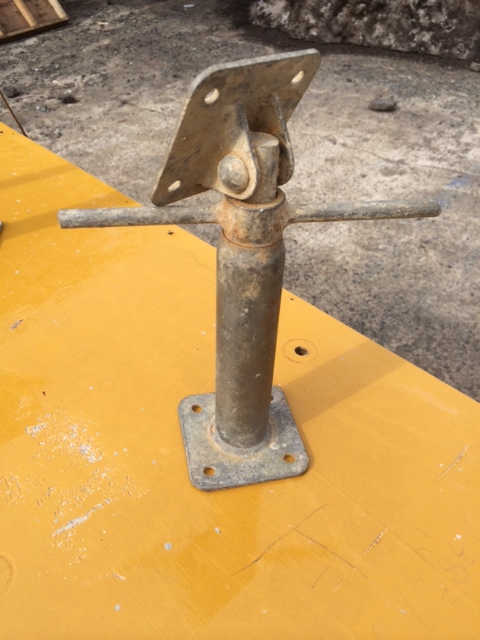

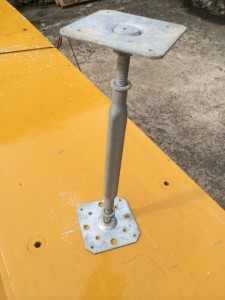

■ こんなサポートも… ■
寸法：250mm～（220ｍｍ～）
通称ユニサポートと言ってます。

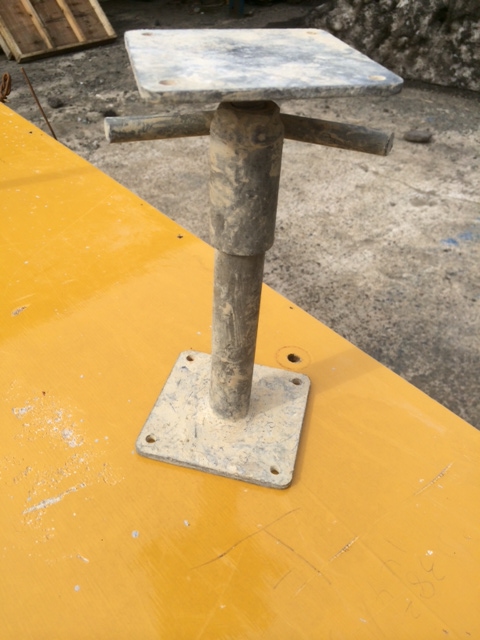

左写真のものが（220ｍｍ～）

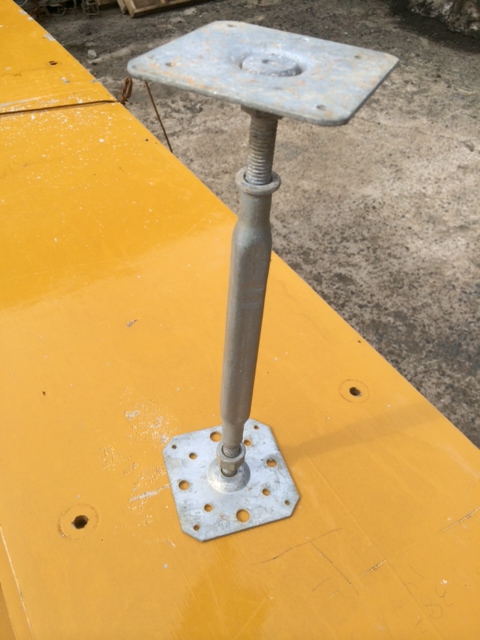

右写真が鋼製束の代用で、（250ｍｍ～376ｍｍ）※2014年に250本購入
狭い場所での通り直しや、地中梁の底受け、免震柱の支柱などで使用します。
細いけど1ｔ以上の重さに耐えられるとのことですが、不安定になるので使用時には本数を増やしましょう。
追記：福村建設では、資材の１梱包を800ｋｇ以下に徹底しています。それは、吊荷の重さが800ｋｇを超えないようにしているからです。なので、それぞれのサポートの１梱包の本数が違いますし、荷姿も考えています。すべては、安全（安全率）に対しての取り組みです。
以上、ポスト（パイプサポート）の技術紹介でした(＾＾)/
