今回の技術紹介は『ビーム』です。
【 技術紹介 『ビーム』 】
ビームとは、長さを調整できる仮設用の鋼製梁。主にスラブ型枠の支持に使用します。
福村建設で保有しているビームは、ホリー製の「ビームＡＸ」です。他、ビームには様々な種類があります。
▼ビームと呼ばれる種類
ビティビーム、ペコビーム、ビームＳＸ(橋の床板型枠時のビーム）、
木製ビーム(海外製)：ＳＴ(ショアリングタワー)システムに使用されるもの 等です

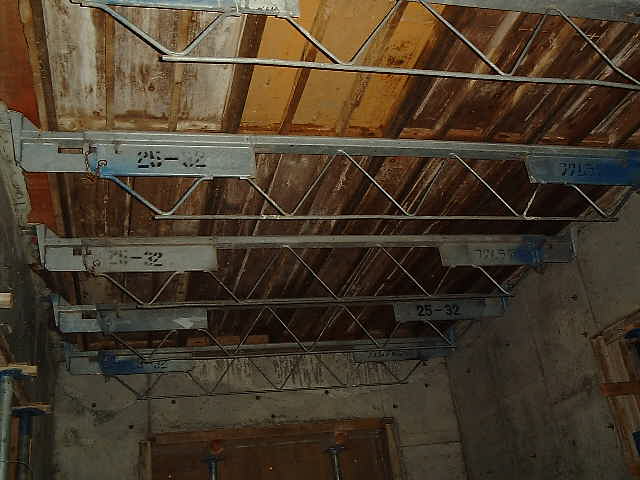

「ビームＡＸ」は主に建築工事のなかの型枠工事で、スラブの支保工として使用します。
その利点は、
- スラブ下には、基本ポストを使用しないので、スラブ下の作業スペースがそのまま使えること
- 伸縮が自在である。(スパン調整が出来る) 前もって梁内寸法にセッティングできる。
- ポスト支保工より、工期が短縮できる。ＳＦデッキだとさらに短縮。
【！】注意点
ビームの特性と、コンクリート打設時に荷重がどのように伝わるのか、
荷受け時の荷重制限を熟知した上で使用しないと、大変なことになります!!

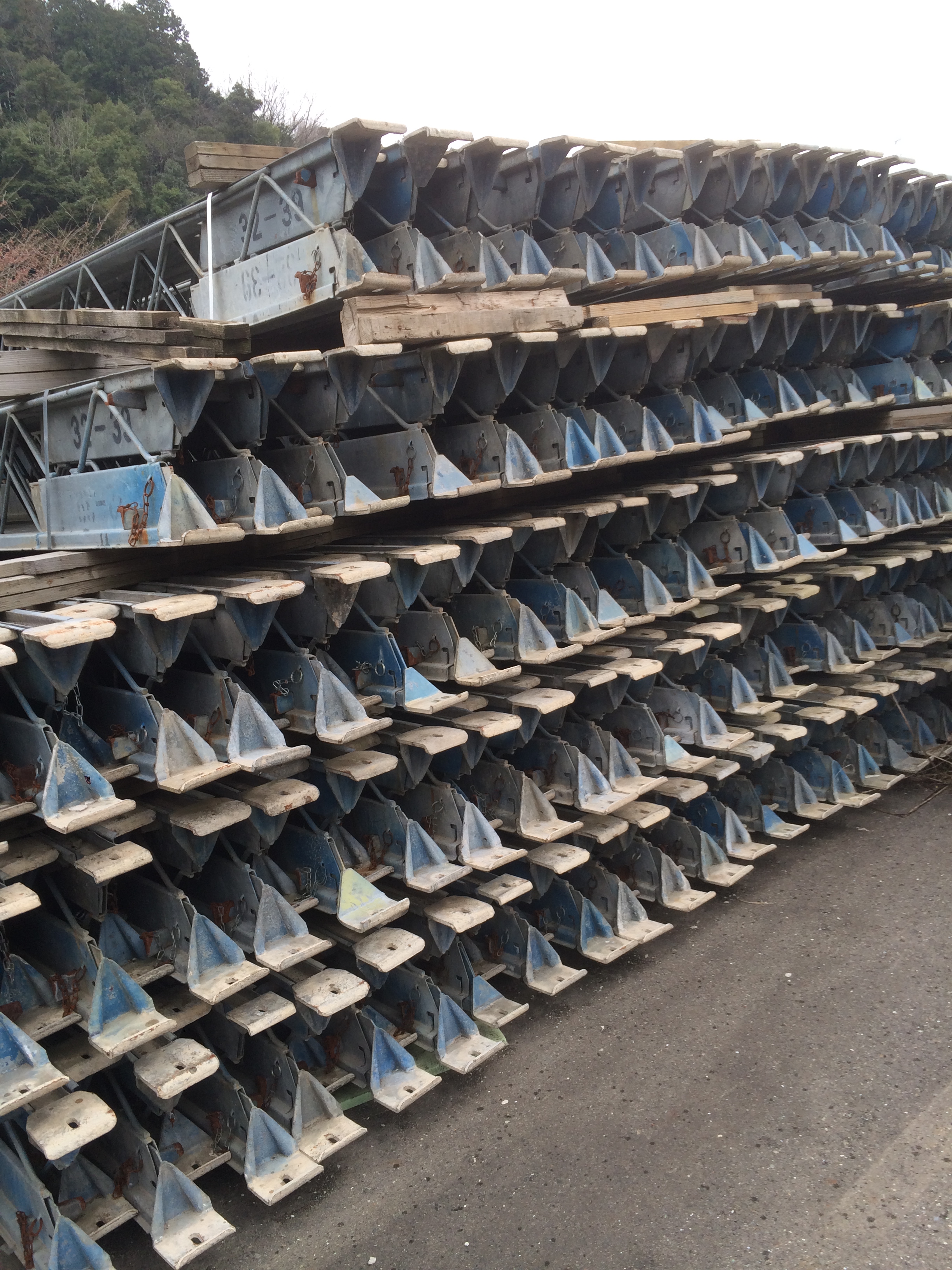

【 各型式の伸縮寸法の確認 】
| 型式 | mm ｍｍ | 重さ(kg) |
| AX 09-11 | 880 ～ 1,180 | 10.0 ※1 |
| AX 11-14 | 1,120 ～ 1,460 | 11.3 |
| AX 14-18 | 1,460 ～ 1,825 | 12.5 |
| AX 18-25 | 1,825 ～ 2,525 | 19.0 |
| AX 25-32 | 2,525 ～ 3,225 | 23.0 |
| AX 32-39 | 3,225 ～ 3,925 | 28.0 |
| AX 39-46 | 3,925 ～ 4,625 | 35.0 |
| AX 46-53 | 4,625 ～ | ※2 |
※１・・・保有数は少量です。
※２・・・存在します。(福村建設では、かまぼこ屋根の梁内寸法が4,900mmあった現場で、リース品で使用したことがある)

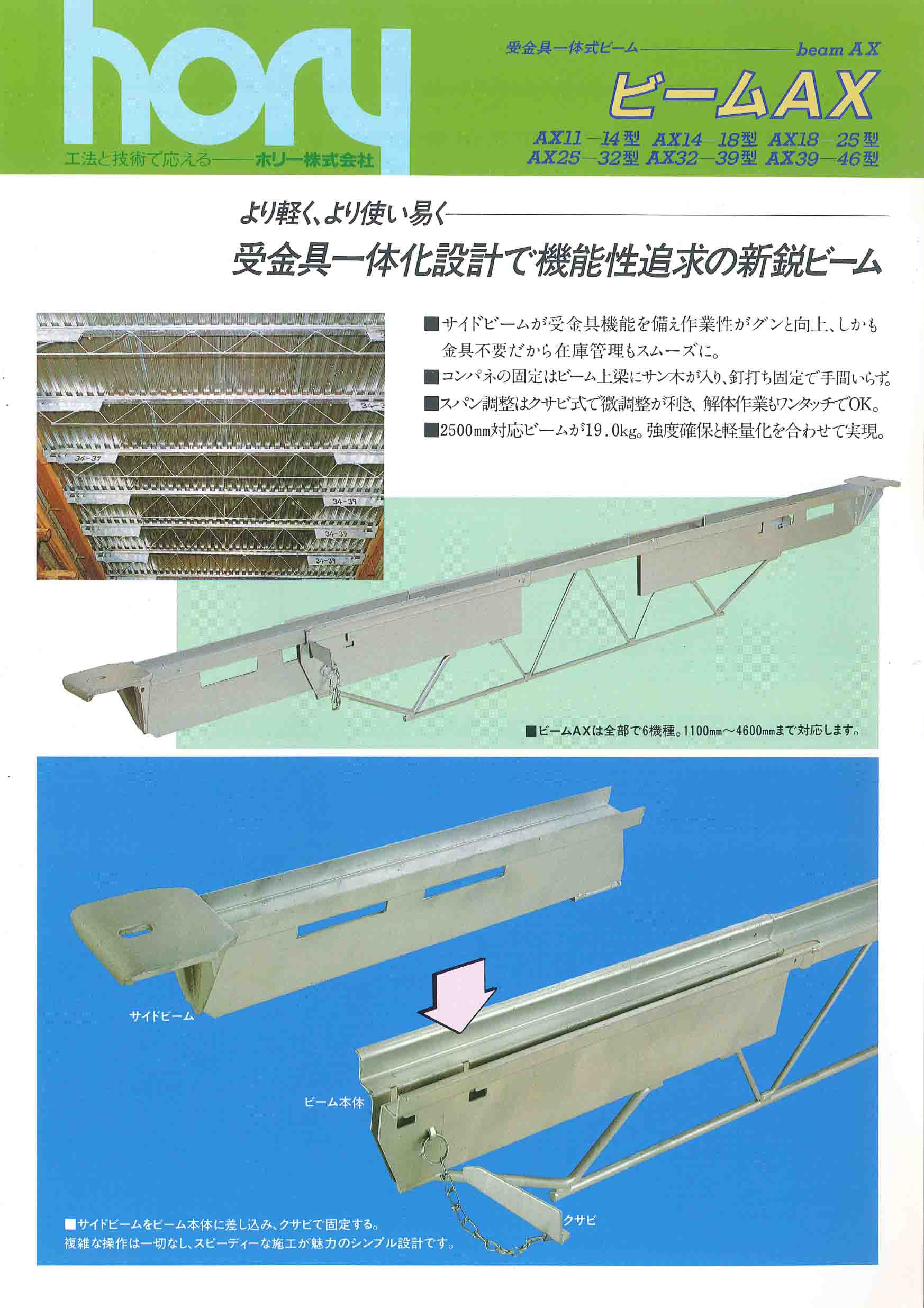

【 カタログ 】

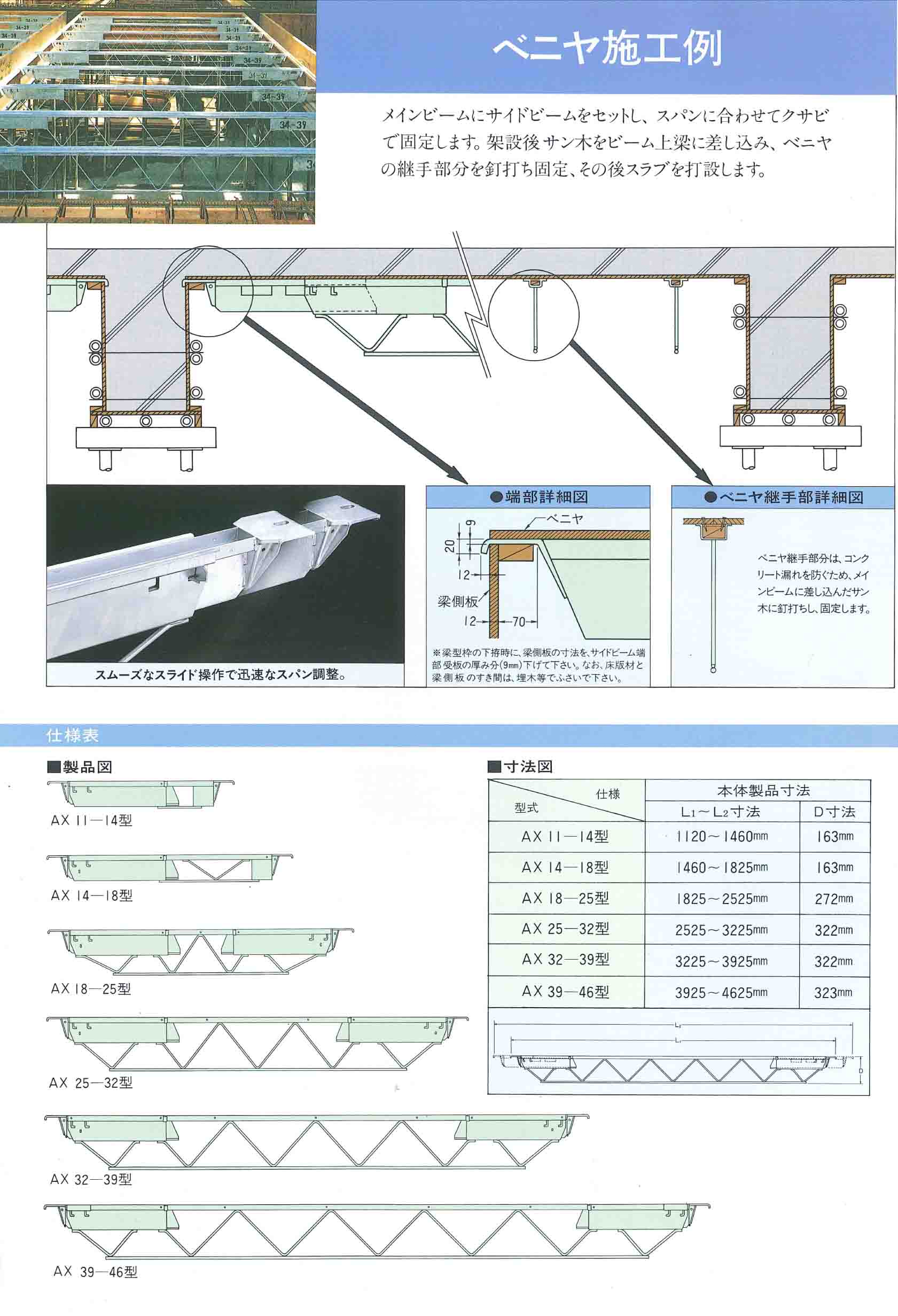

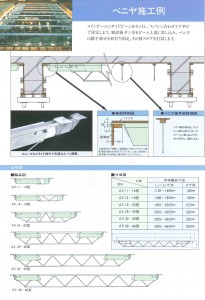

【 カタログ(ベニヤ施工例) 】

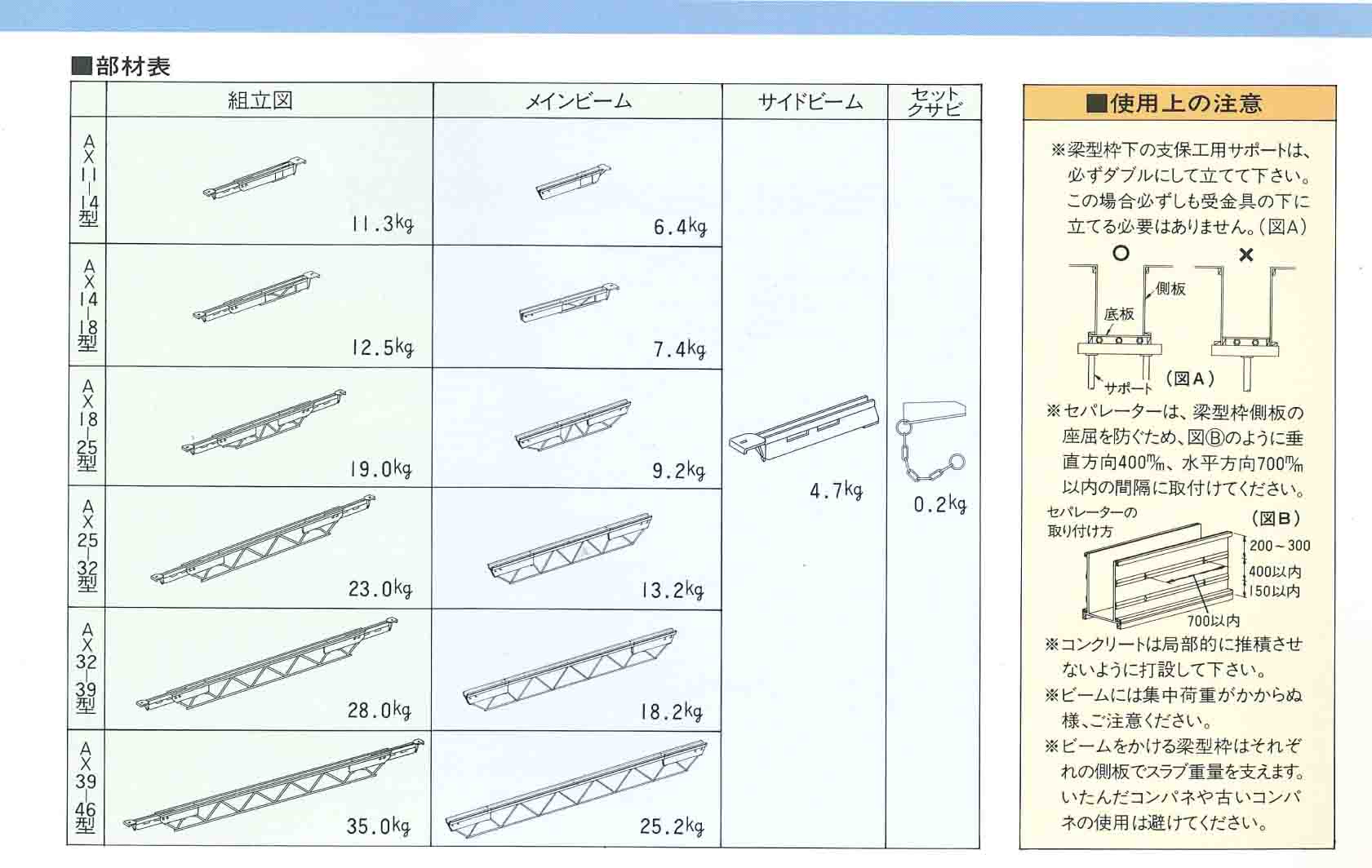

【 ＡＸビームの重量 】
■ ＡＸビームのピッチについて ■
スラブの厚さが t150mmまでは、450ｍｍ。t160mm～t200mmまでは、ピッチ360ｍｍが基本です。
しかし、ベニヤ(コンパネ)のたわみ等も関係するので、その都度 構造計算と計画を立てましょう。
※ビームを使用する際、支保工計画を立てる場合、支保工計算書とビーム強度試験表が必要となります。

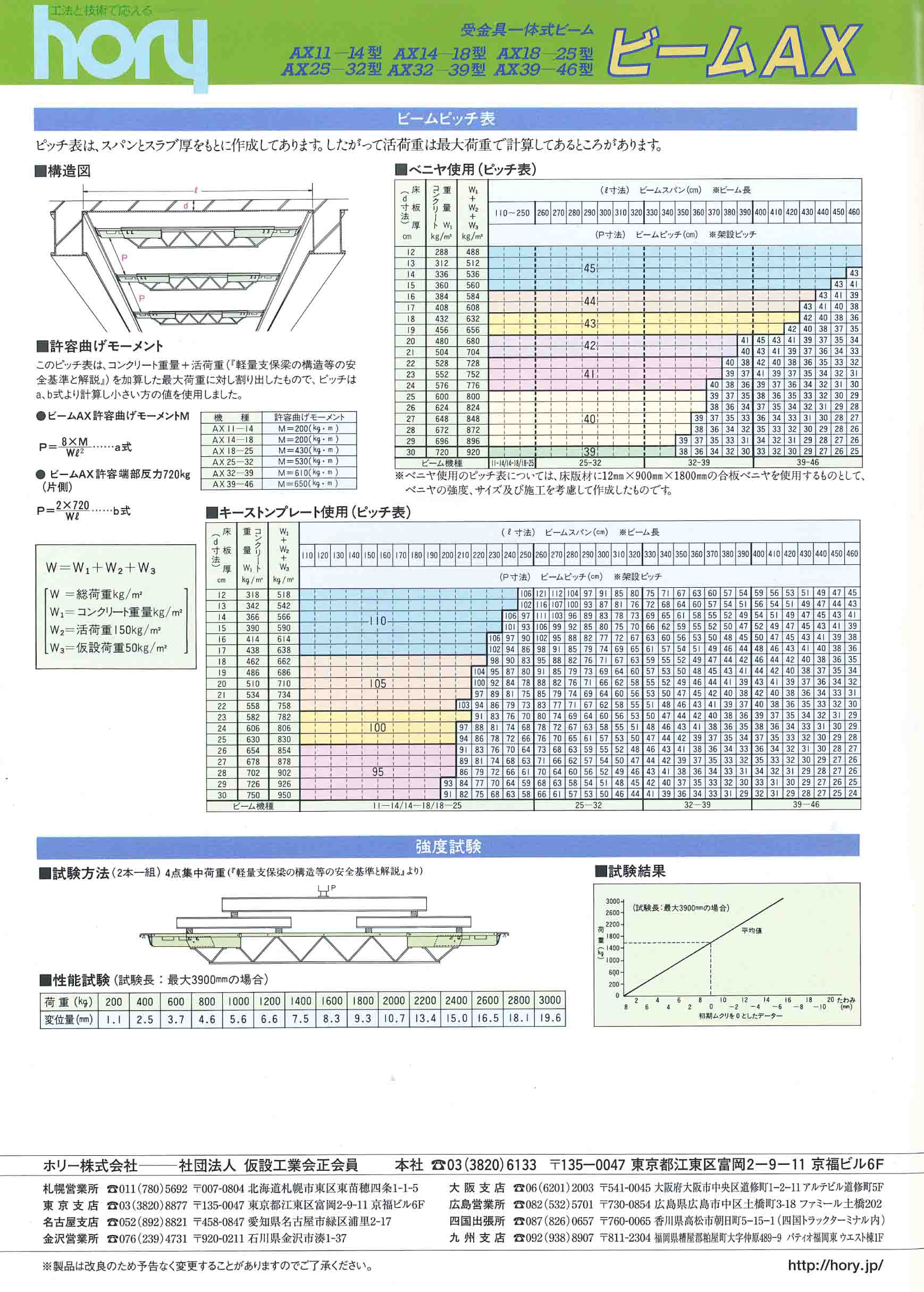

【 ＡＸビームピッチ早見表 】

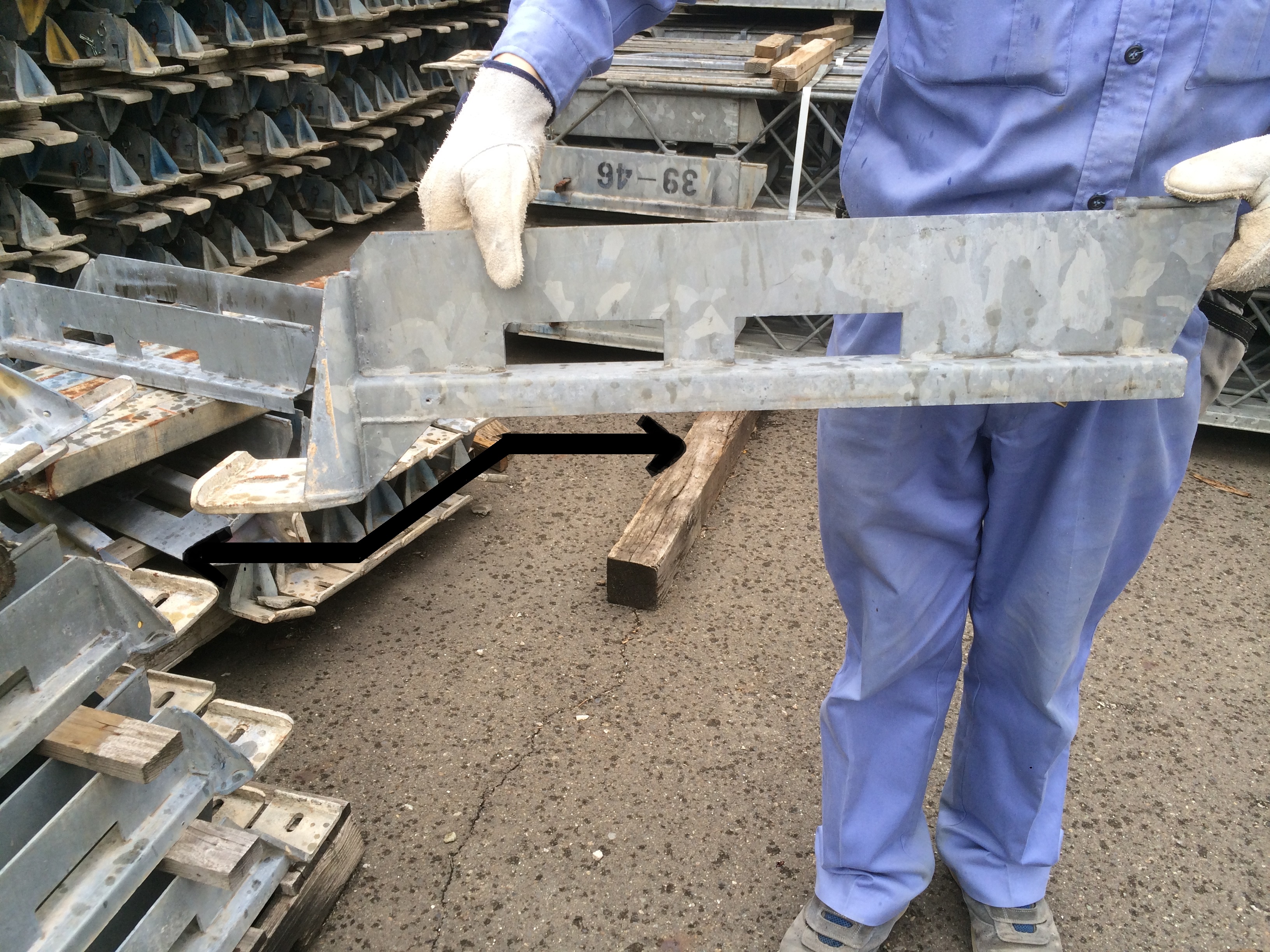

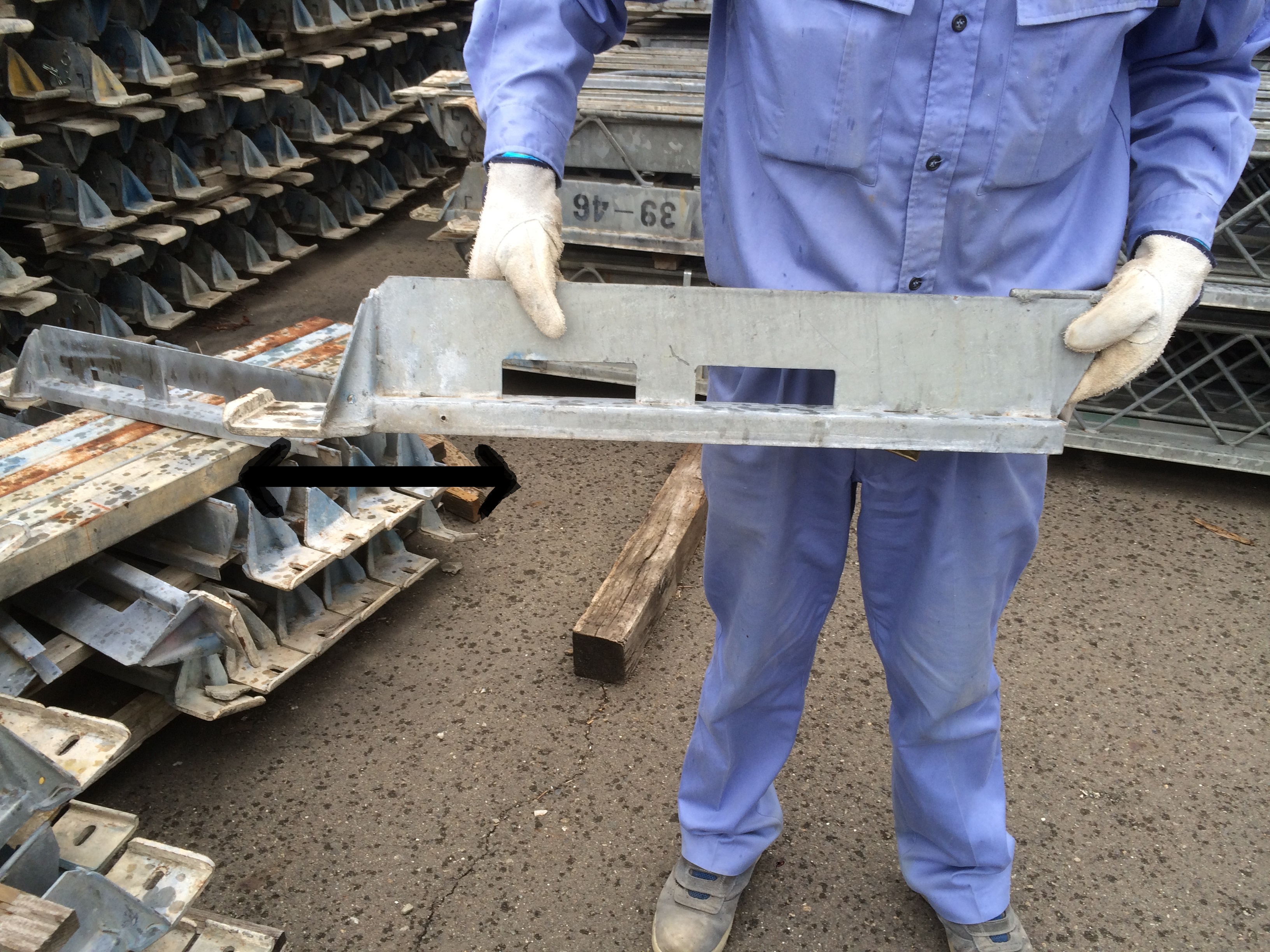

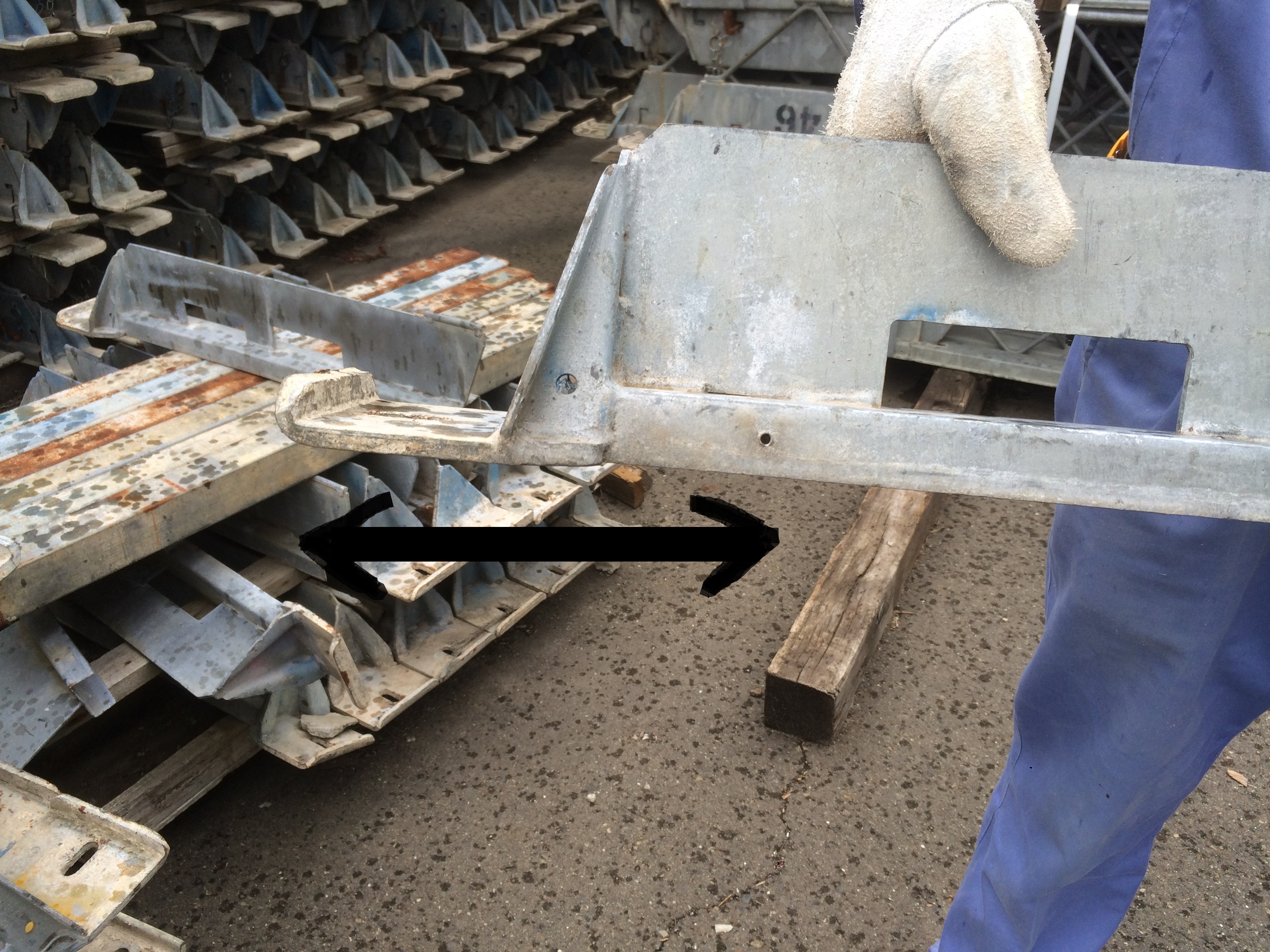

■ ＡＸビームの長さセッティングの要領 ■
ＡＸビームに先端～先端をスパンごとに合わせていく。
ビーム本体とサイドビームをビームクサビで固定。

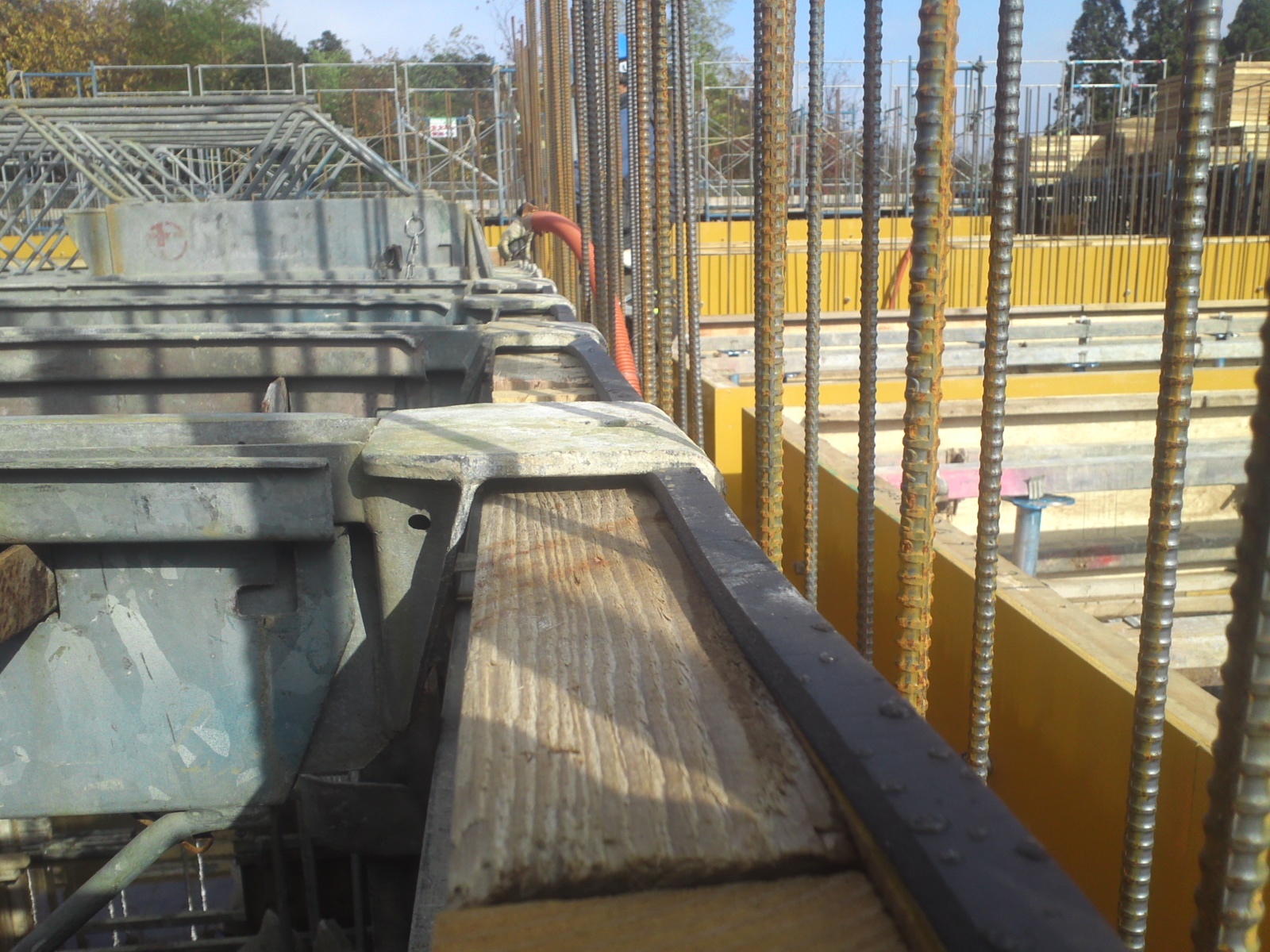

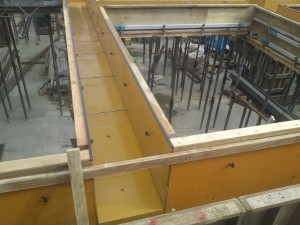

【 ＡＸビーム設置手順 】

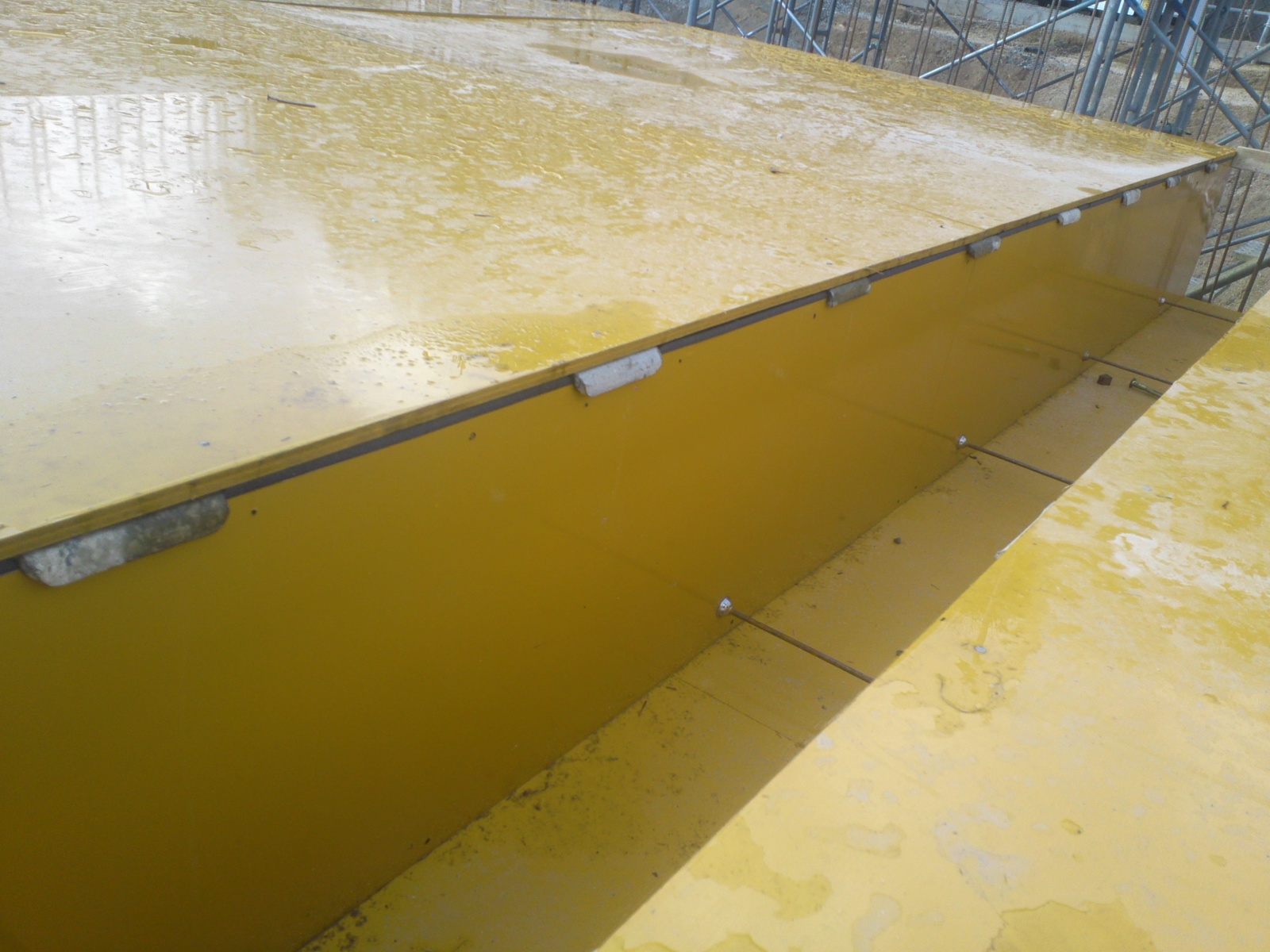

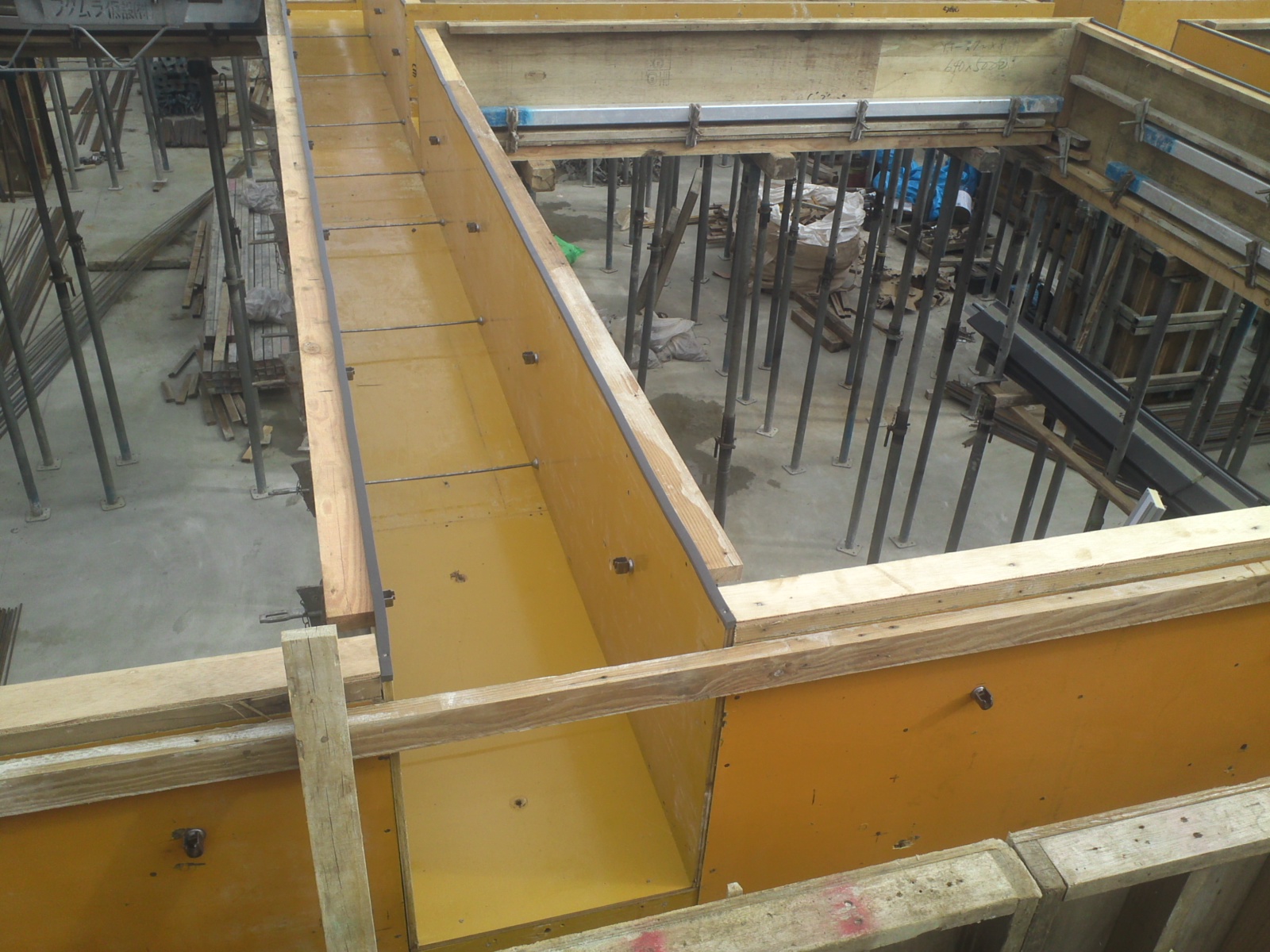

①先ず、梁の梁側型枠のベニヤ小口部分に、ＡＸビームをセットした後に、コンクリート又は、のろが出てこない様、コンストテープ又はペコシールを貼っておく。(雨の日は剥がれる原因となるのでなるべく避ける)
②ＡＸビームの設置位置を記す。

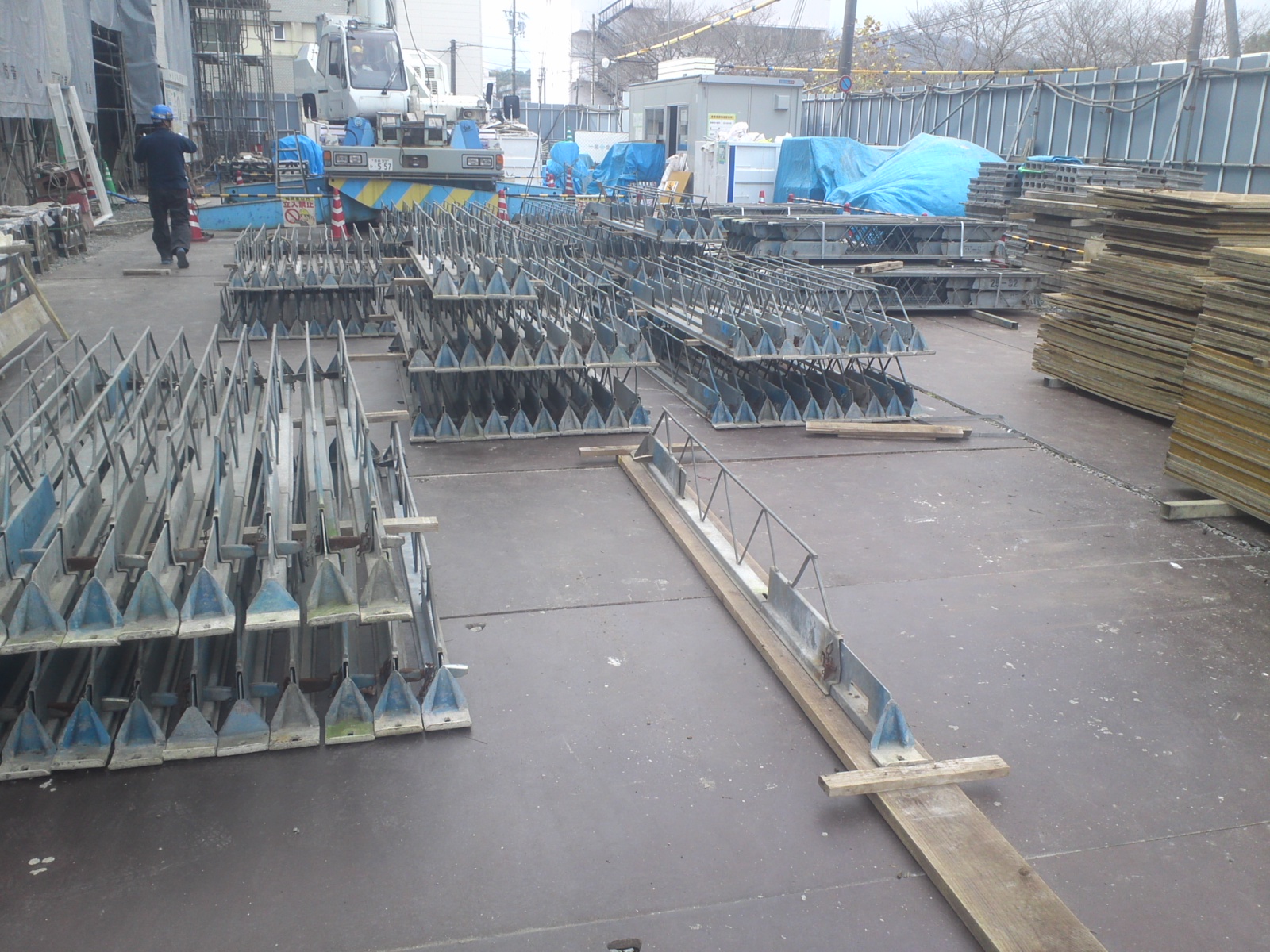

③揚重機で、スパン毎に吊上げ、梁側型枠に載せて、2人作業で場所に設置していく。
④ＡＸビームの溝部分に、ベニヤを釘で止める位置に、幅48ｍｍまでのビーム桟木用ベニヤを仕込む。
ベニヤを敷き込み、釘で固定していく。(ビーム間ベニヤ＠450用と＠360用はテープの出現で今は、用意しなくなりました)

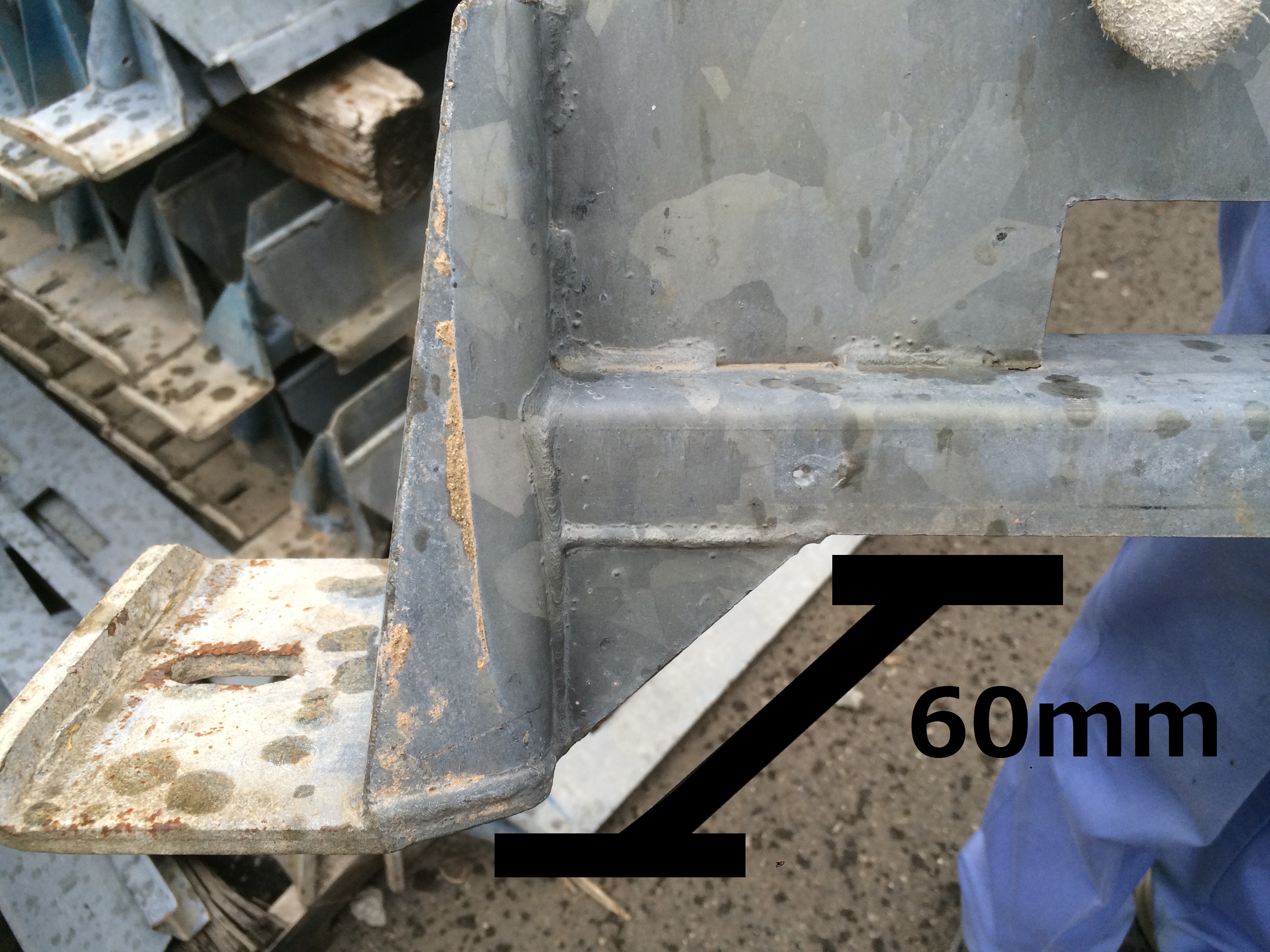

【 60下がりＡＸビーム とは？ 】
（60下がりＡＸビーム)
（通常のビーム)
木製パネルやカタパネルを使用する場合で、サイドビームが60ｍｍ下がるように工夫してあります。
60下がりになるとビームのピッチが最大限可能になり、＠600～＠900まで長さによっては飛ばす事ができます。
なので、パネルは600×1800が最適で、パネルの四方は補助ベニヤになります。

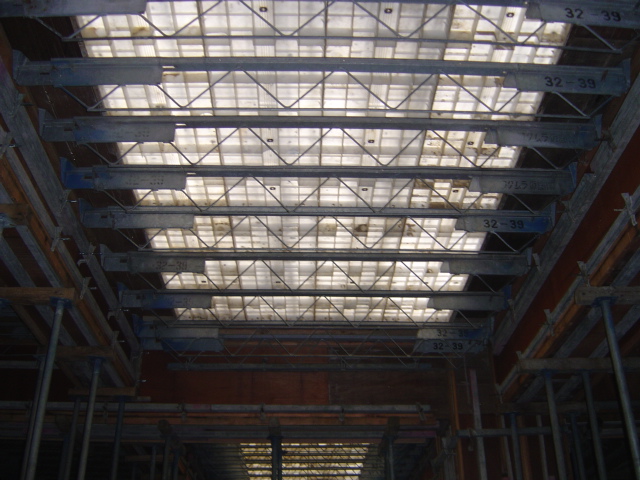

また、プラスチックパネルを使用すると明り取りにもなります。
■ ＡＸビーム使用にあたっての安全管理 ■
① 荷受荷重(ＡＸビームの上に資材を仮置きする場合)
ビーム1本当たり225kgなので、ビーム3本に荷重が架かるようにする。
ビーム端部は600kgまで、ビーム中央は1200kgまでとする。
② 荷受計画
先行するスラブ箇所を選定する。(順番を決める。外回りのスパンは最初にセットしない)
（注意）リン木は、必ずビームと直角方向に設置すること。
（注意）ビーム設置後は鉄筋材料置場等のステージになるので、荷受け場所を双方で確認すること。
1梱包600kgとし、スパン最大積載荷重は1200kgとする。
（注意）ビーム設置時点で、梁下のポストは計画通り必要となる。(荷受けしたときに計算通り行かなくなる)
③ 梁型枠セパ位置
セパレーターの位置↓
- 垂直方向 400ｍｍ以内
- 水平方向 700ｍｍ以内
- スラブ下から1段目 300ｍｍ以内
- 梁下から1段目 150ｍｍ以内 (梁配筋の関係で通常は50ｍｍになる)
④ 梁側型枠
スラブ下から梁下までの高さが750ｍｍを超えた場合は、必ず縦桟木を入れること。
⑤ 梁型枠の傾倒防止
梁掛け時には落とし用のセパレーターが繋がっていない。なので、梁の頭を開きとめとして桟木で繋ぐこと。
⑥梁型枠下の支保工について
スラブをＡＸビームで支保工施工する場合は、ＳＬから200ｍｍ～300ｍｍ以内にネガラミ、ＳＬから2000ｍｍ以内に水平つなぎが必要です。
■ ＡＸビームを使用するにあたっての確認事項 ■
① ＡＸビーム使用における、梁側板を脱型する場合のコンクリートの検討
→コンクリート圧縮強度 116.1k/cm2 以上であること。
② ＡＸビーム使用による梁への影響について
→サイドビームの爪の部分(120mm*9mm)が躯体に欠損となること。(欠損部分の影響は皆無です。)

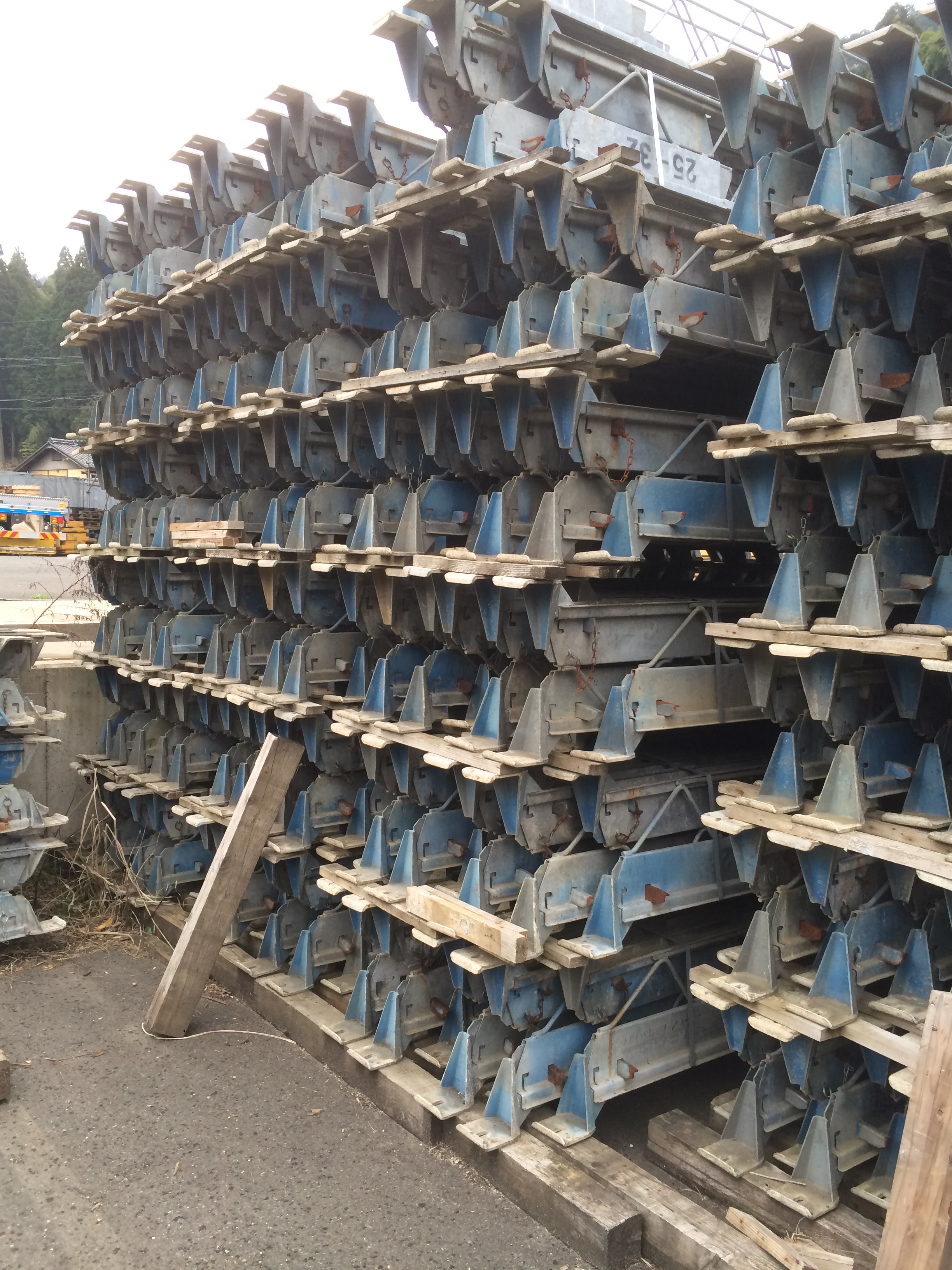

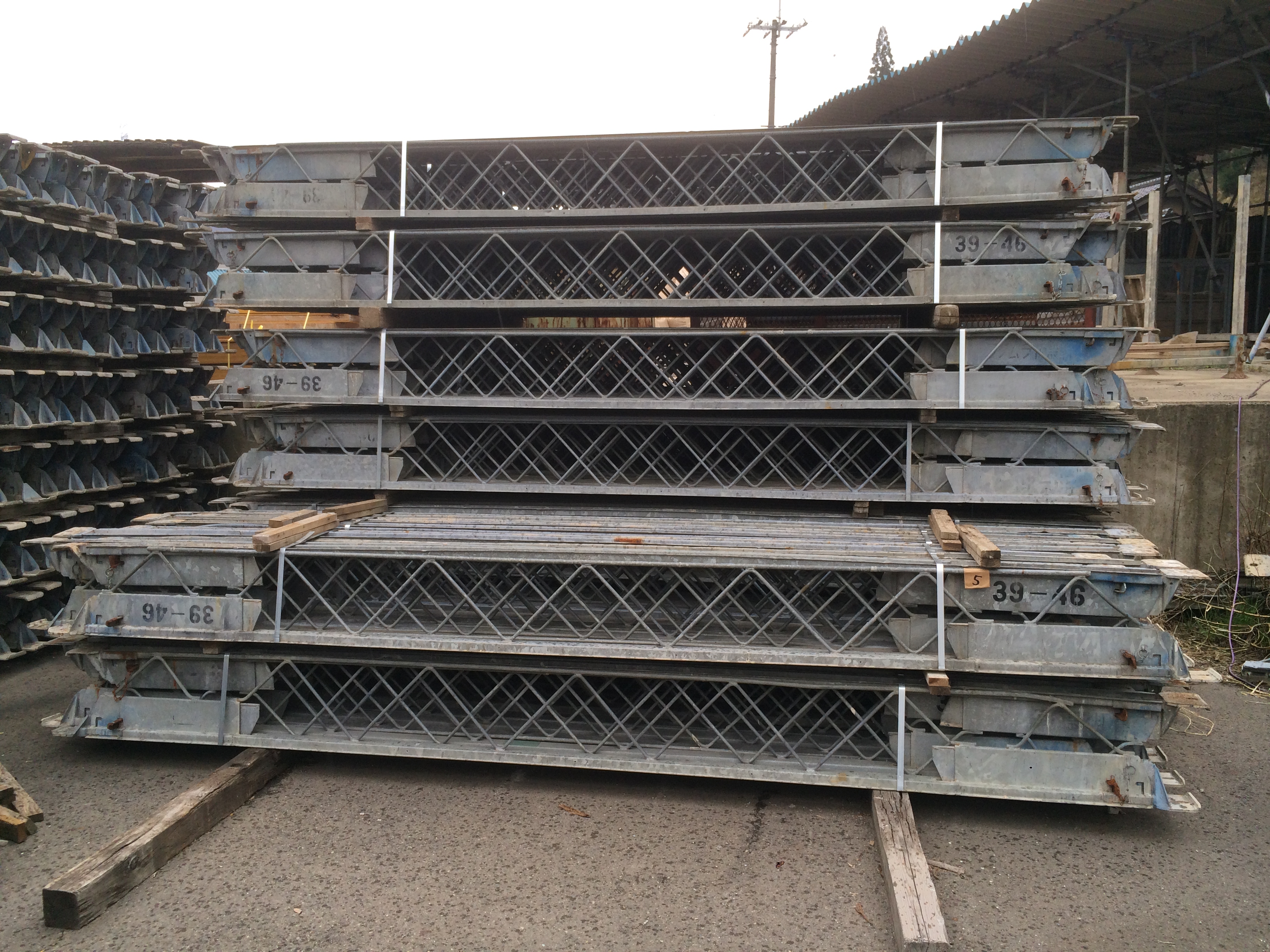

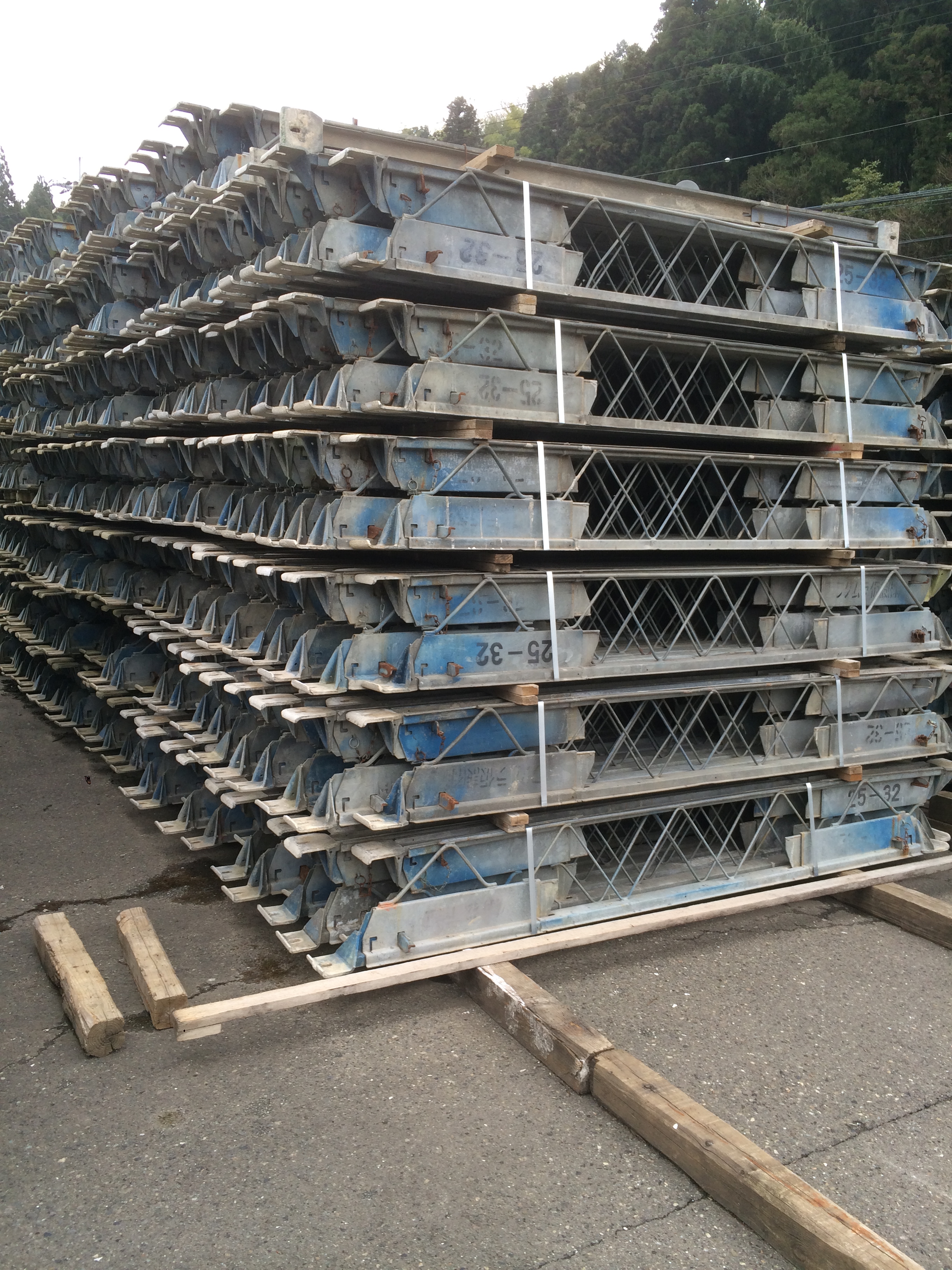

★ ＡＸビームの梱包

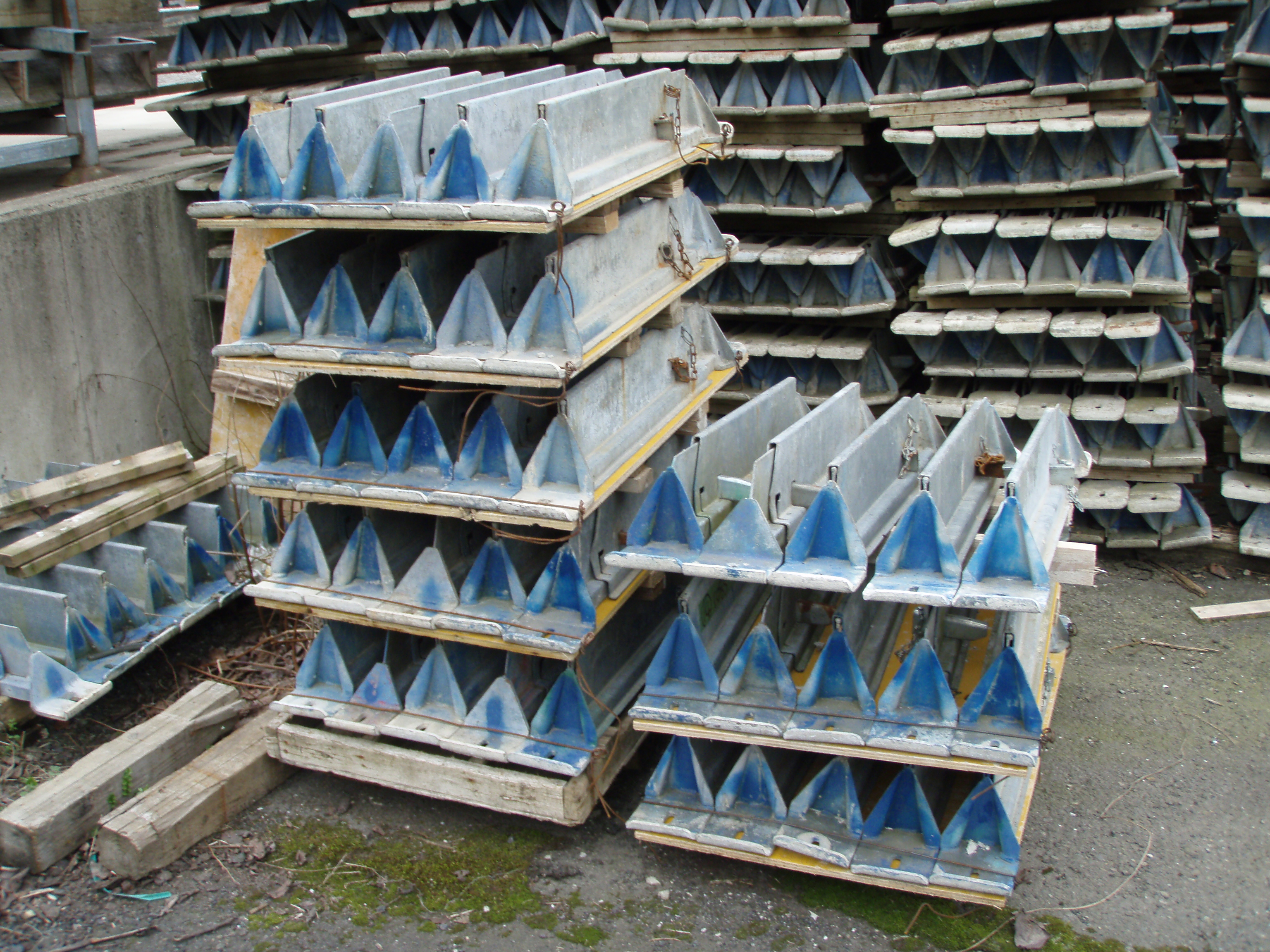

【 ０９－１１ 】 ●1束 5本 (5列を1段) ●束重量 50kg

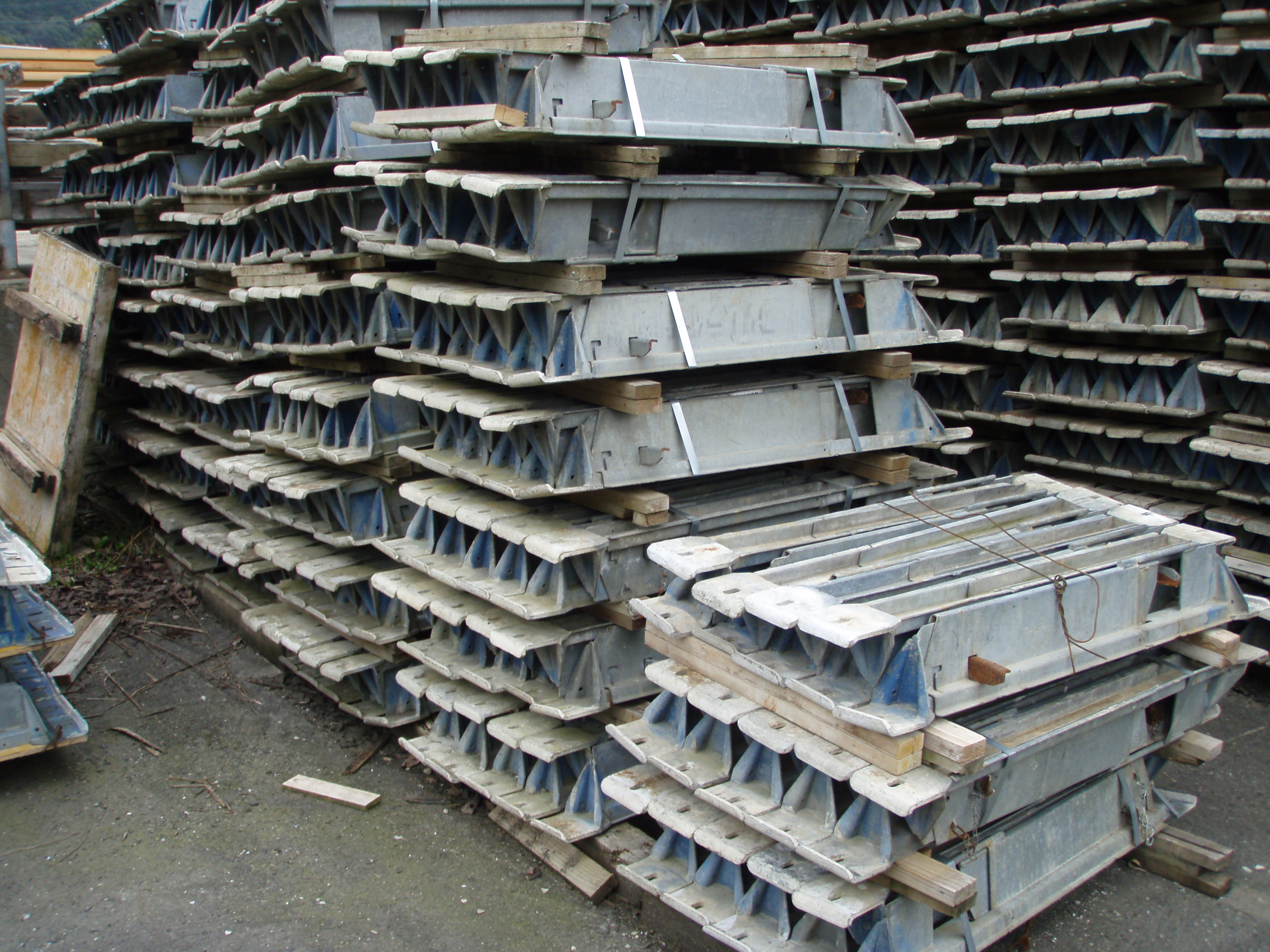

【 １１－１４ 】 ●1束 10本 (5列を2段) ●束重量 113kg

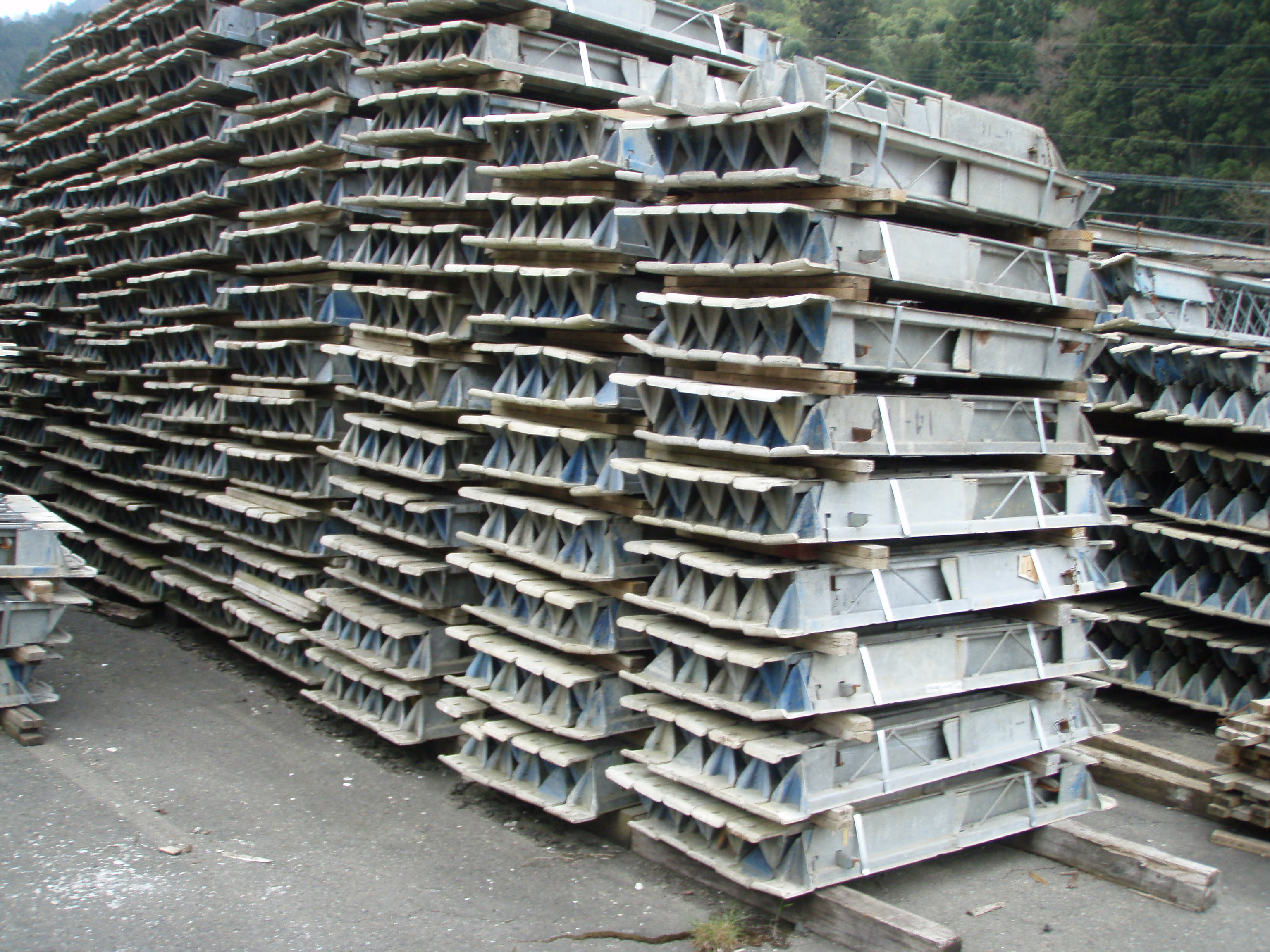

【 １４－１８ 】 ●1束 10本 (５列を２段) ●束重量 125kg

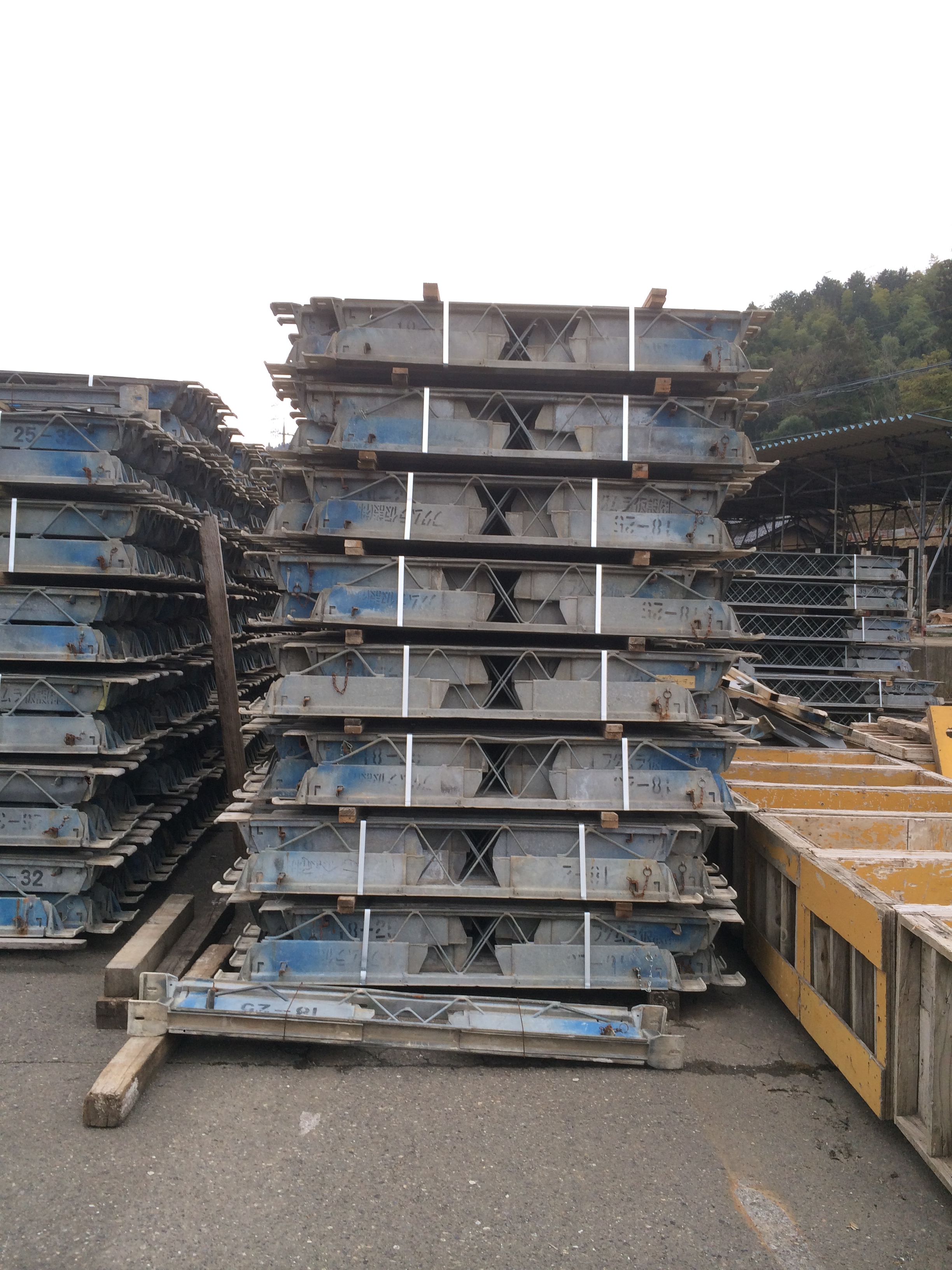

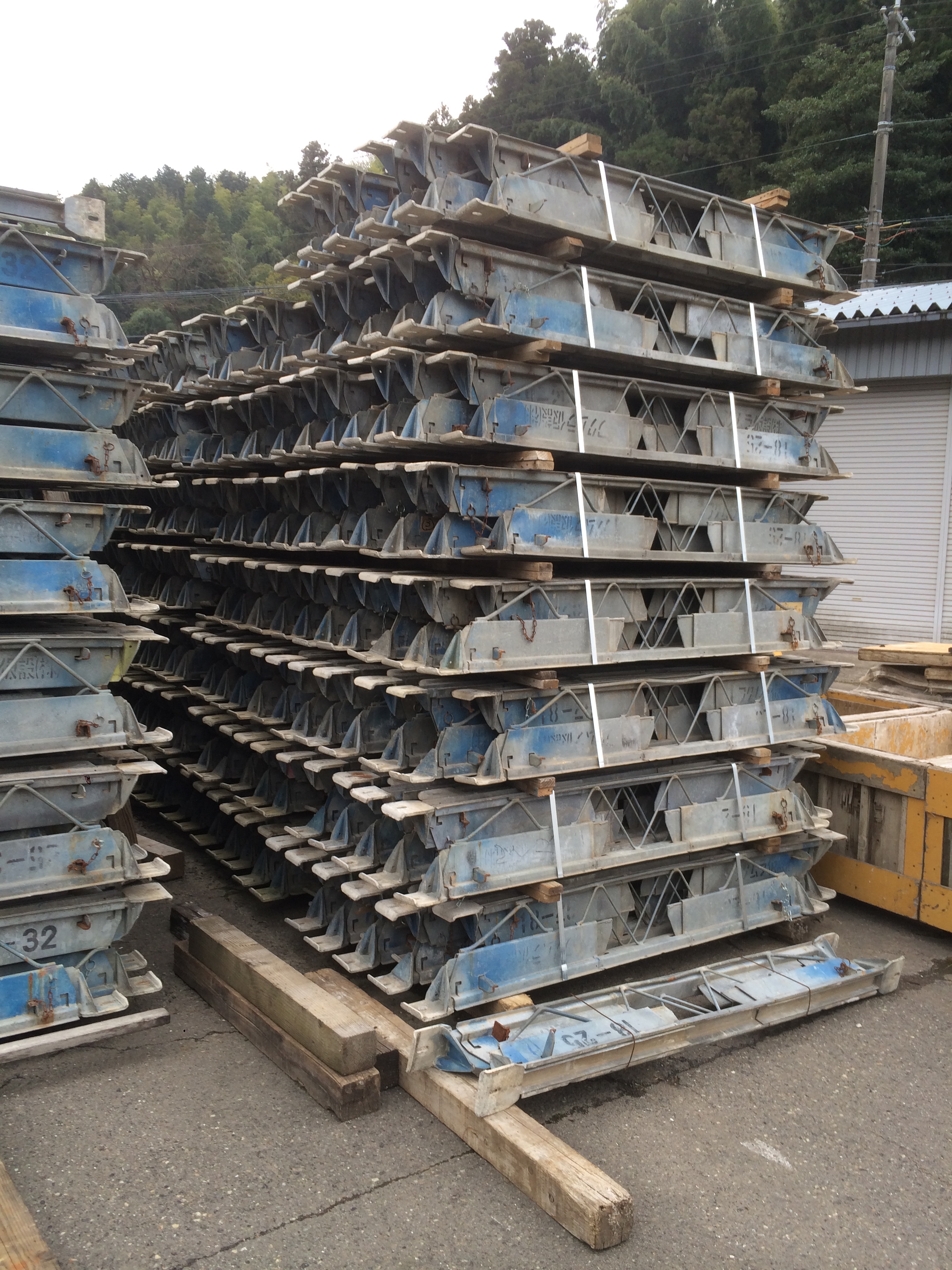

【 １８－２５ 】 ●1束 10本 (５列を２段) ●束重量 190kg

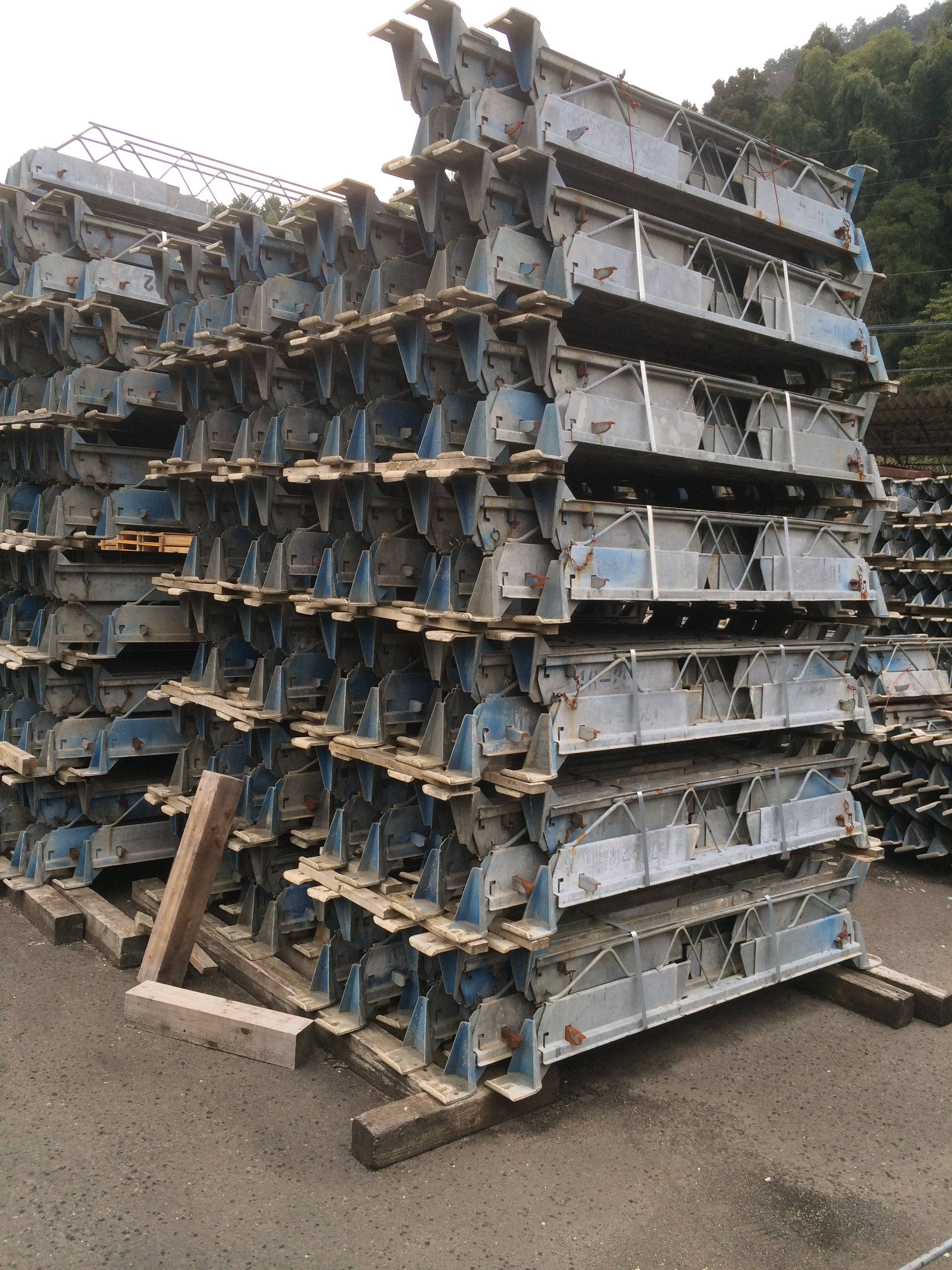

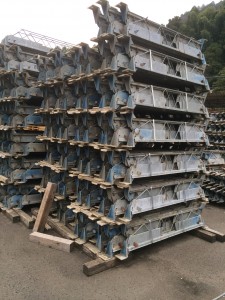

【 １８－２５ 60下がり 】 ●1束 10本 (５列を２段)

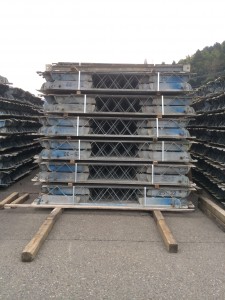

【 ２５－３２ 】 ●1束 10本 (５列を２段) ●束重量 230kg
【 ２５－３２ 60下がり】 ●1束 10本 (５列を２段)

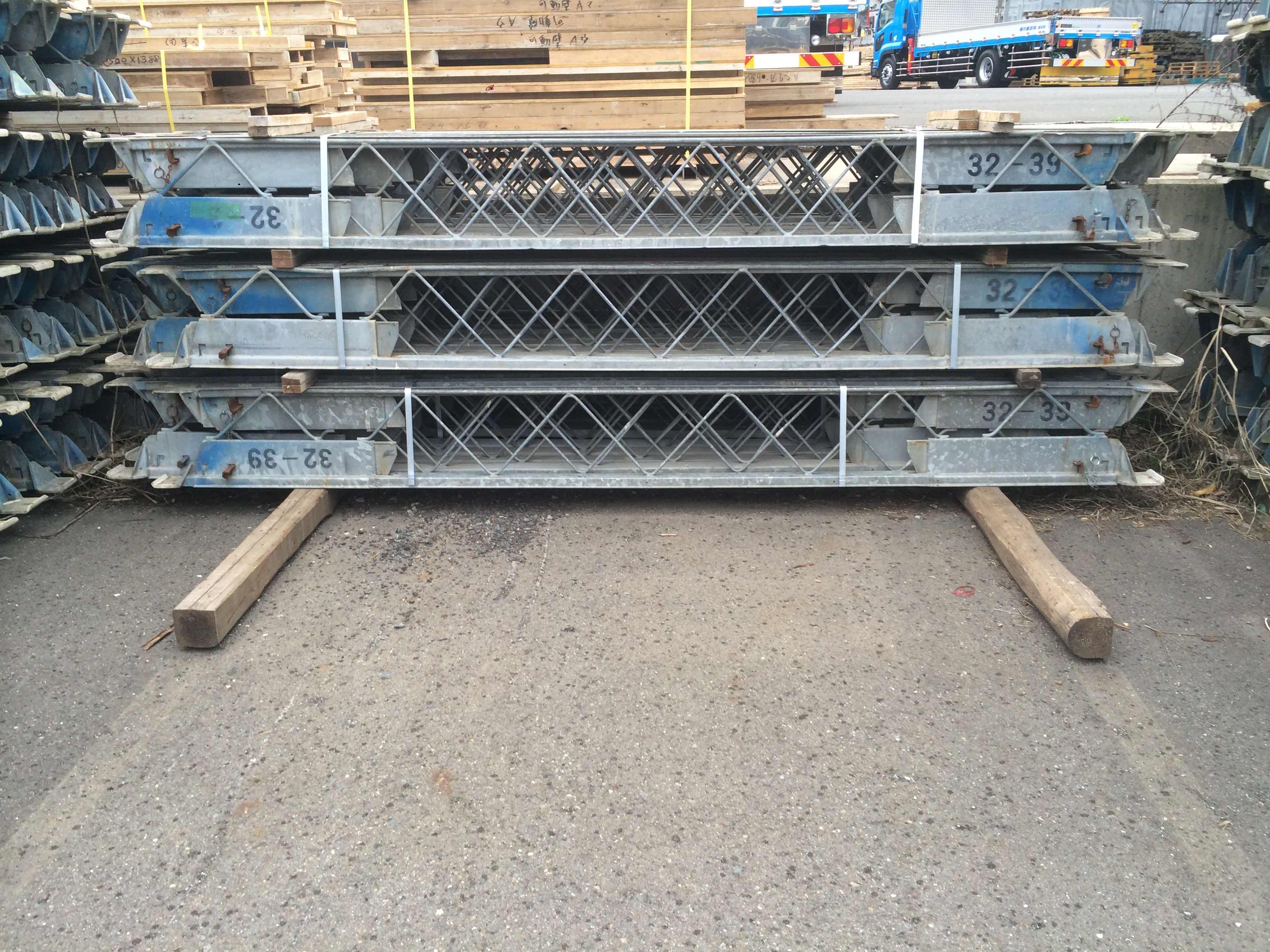

【 ３２－３９ 】 ●1束 10本 (５列を２段) ●束重量 280kg

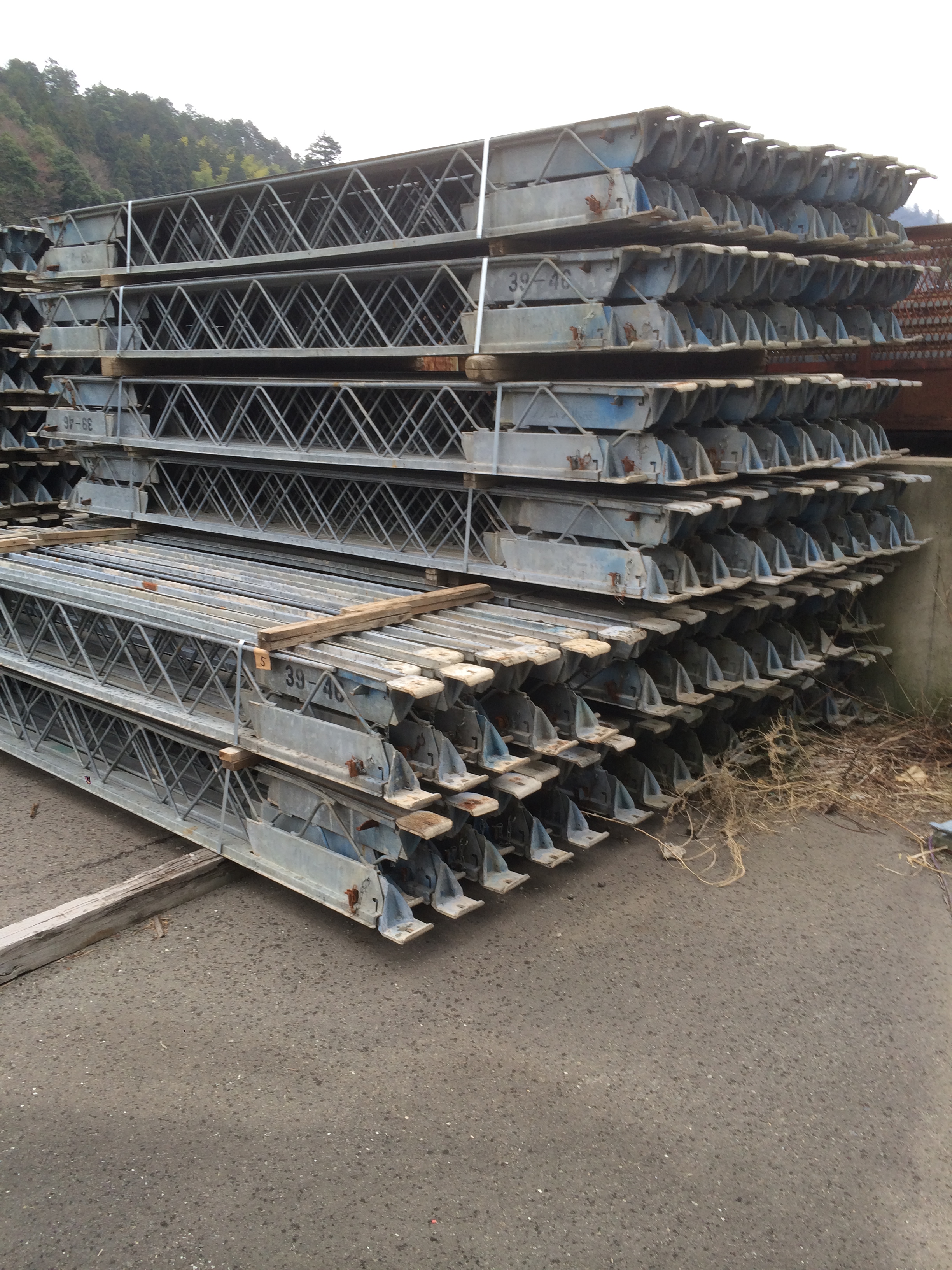

【 ３９－４６ 】 ●1束 10本 (５列を２段) ●束重量 350kg
【 ビームケレン 】
現場から帰ってきたビームには、コンクリートが付着しています。
それを、ケレンハンマーで叩いて落とします。(この作業をケレンといいます）
コンクリートを落とし終わったら、それぞれの長さごとに分け、製品にしていきます。
○ケレンの際に気を付けること
- ビーム本体が曲がってしまっているものは、必ず撥ねて製品にしないようにする。
- ビームのクサビがとれてしまっていたり、曲がったりして通りにくい場合は必ず補正する。
- ビーム桟木用ベニヤを置く溝の補修
以上、ビームAXの技術紹介でした(^^)/
